Esterno

© Timothy Daniel Brownlee . Published on March 19, 2012.

Sistemazione urbanistica. Il complesso edilizio in progetto insiste su una superficie quadrilatera avente la dimensione prevalente orientata sull’asse nord-est sud-ovest. La conformazione del lotto, stretta fra i due edifici – scuola elementare e polivalente – suggerisce una disposizione dei corpi di fabbrica in linea, al fine di ottemperare alle esigenze funzionali e distributive espresse nel Bando e dettate dalle Direttive Provinciali per l’edilizia scolastica. La nuova costruzione risponde oltre che alle suddette Direttive, alle Disposizioni antisismiche e alle norme del Piano Urbanistico Comunale.

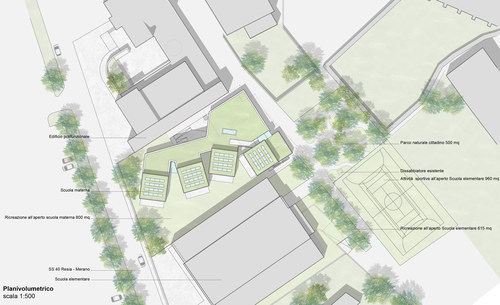

Planivolumetrico

© Timothy Daniel Brownlee . Published on March 19, 2012.

Per quanto attiene alle distanze dai confini e dai fabbricati limitrofi ci si avvale della deroga prevista dall’art. 71 della LP 13/97, al fine di garantire gli spazi necessari all’attività scolastica. Gli accessi alla scuola materna, alla sala prove musica, alla cucina e ai vani tecnici avvengono rispettivamente dal fronte prospiciente l’area pedonale a nord-est, mentre verso sud-ovest si sviluppa il cortile interno, riservato alle attività all’aperto della scuola. Sempre sul lato nord-est sono state individuate le superfici aggiuntive al cortile perimetrale della scuola elementare per raggiungere la dotazione di spazi aperti e per lo sport prescritti. In adiacenza all’impianto polivalente per lo sport si prevede un’area aperta anche alla cittadinanza, sistemata a parco naturale con aiuole a prato, siepi ed arbusti, dotate di informazioni didascaliche sulle essenze della flora alpina presente.

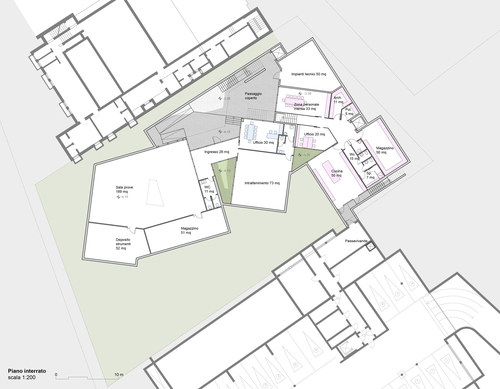

Piano interrato

© Timothy Daniel Brownlee . Published on March 19, 2012.

Un passaggio coperto al piano interrato assicura la comunicazione fra la cucina e un vano della scuola elementare attualmente adibito a cantina; quest’ultimo è collegato, per mezzo di un montacarichi, all’aula soprastante da adattare a mensa. Lo stesso vano attualmente adibito a cantina è raggiungibile meccanicamente e quindi idoneo per lo scarico delle derrate e il rifornimento della mensa della casa di riposo. Nei riguardi dell’edificio polivalente la nuova costruzione si pone mediante un arretramento del fronte in corrispondenza della grande vetrata e con una chiostrina che garantisce luce ai vani interrati. I percorsi per le uscite di sicurezza e gli accessi ai mezzi di soccorso restano garantiti per tutto il distretto degli edifici pubblici. Sistema costruttivo La nuova costruzione si compone di tre piani: procedendo dal basso il solaio di base in c.a. è steso sul piano fondale areato, impermeabilizzato, isolato termicamente e da possibili radiazioni radon; la struttura in elevazione del piano interrato è costituita da setti ed elementi puntuali in c.a., egualmente il solaio del piano terreno è in calcestruzzo armato. I due piani fuori terra sono realizzati con pannelli di legno massiccio a strati incrociati sia per la struttura in elevazione che per gli orizzontamenti.

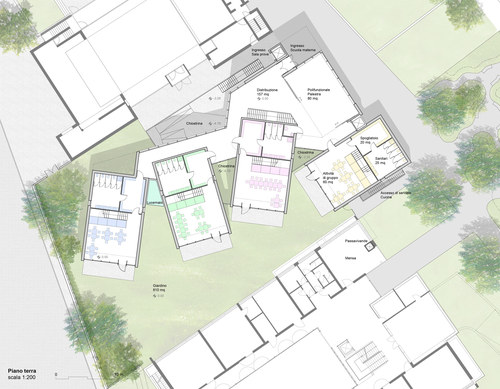

Piano terra

© Timothy Daniel Brownlee . Published on March 19, 2012.

Materiali L’involucro edilizio interrato in c.a. è esternamente isolato termicamente con polistirene estruso (XPS), impermeabilizzato e dotato di drenaggio perimetrale. Il pacchetto murario fuori terra è costituito da pannelli portanti in legno massello (tecnologia X-Lam), rivestiti all’interno a strati successivi di pellicola freno vapore, coibentazione termoacustica, lastre di cartongesso; mentre all’esterno i pannelli portanti sono rivestiti con pacchetto isolante in fibra di legno ad alta densità, rasatura con rete d’armatura, intonaco di finitura e tinteggiatura. Il valore medio di trasmittanza delle pareti esterne e dei solai è pari a 0,13 W/mqK. Le vetrate sono del tipo strutturale con vetri di sicurezza a doppia camera. La copertura del piano terra è a verde pensile, raggiungibile direttamente dalle singole aule e da un ascensore; le coperture dei corpi emergenti al piano superiore sono dotate di pannelli fotovoltaici per una produzione complessiva di circa 30 Kw. È previsto un sistema di ventilazione meccanica controllata con recupero di calore.

Piano primo

© Timothy Daniel Brownlee . Published on March 19, 2012.

Esterno

© Timothy Daniel Brownlee . Published on March 19, 2012.

Interno

© Timothy Daniel Brownlee . Published on March 19, 2012.

Interno

© Timothy Daniel Brownlee . Published on March 19, 2012.
