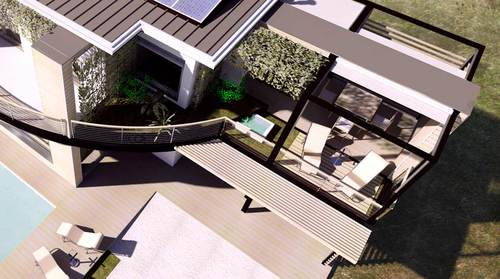

La vista dall’alto fa apprezzare il tetto “tecnologico”, che diventa una vera e propria centrale energetica; l’abitazione diventa autosufficiente, sia per la produzione di energia elettrica, che per l’acqua calda sanitaria e da riscaldamento.

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

Il progetto, che prevede la realizzazione di una serie di case passive, è stato commissionato allo studio da una ditta che costruisce case prefabbricate in bioarchitettura. L’idea che sta alla base è mediata dall’industria automobilistica: un’immagine moderna, in un edificio che è sì seriale, ma completamente personalizzabile, e che in più può essere ampliato, oppure moltiplicato ottenendo più abitazioni affiancate, fino ad arrivare al vero e proprio complesso residenziale. Il progetto è rivolto all’ottenimento della classe passiva, cioè ad un fabbisogno termico inferiore ai 10 Kwh/mq anno per unità abitativa, risultato ottenuto agendo sull’isolamento (pareti e solai prefabbricati di spessore 36 cm, con U=0,14), sull’abolizione dei ponti termici, nonchè sull’orientamento e la disposizione delle aperture. Infine, sul tetto trova posto una struttura integrata a telaio sollevabile, che ospita sia l’impianto solare fotovoltaico che quello termico.

Particolare – Terrazzo panoramico

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

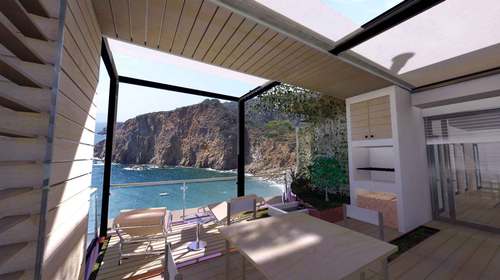

Particolare – Terrazzo panoramico, con barbecue, solarium, giardino pensile e zona pranzo. Il terrazzo panoramico può essere completamente mascherato da tende motorizzate, nascoste nel trave passante, rendendolo così un ambiente ibrido, utilizzabile sia in versione chiusa che aperta.

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

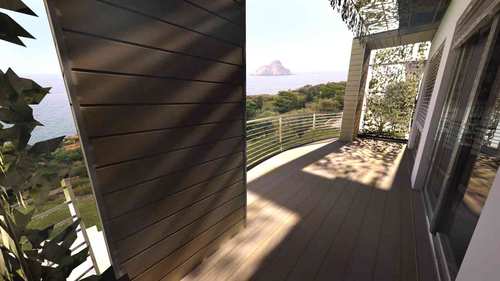

Particolare – Terrazzino panoramico camere da letto con pergolato.

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

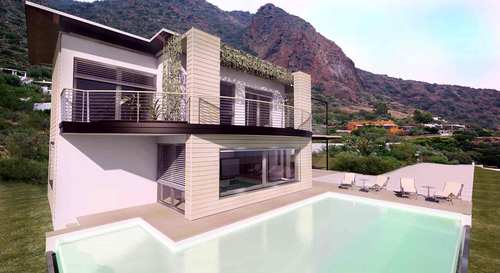

Vista dalla piscina

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

Vista angolare

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

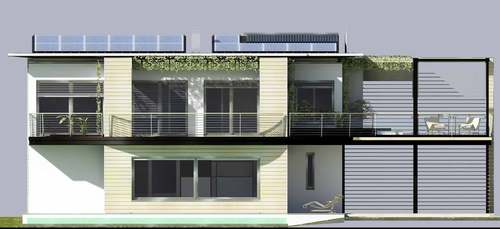

Prospetto sud – E’ il prospetto con la maggiore presenza di aperture, schermabili, in modo che durante l’inverno il sole, entrando nell’abitazione, contribuisca attivamente al riscaldamento interno, mentre d’estate non riscaldi i vani abitati.

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

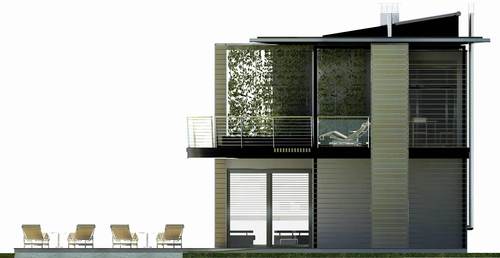

prospetto est

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

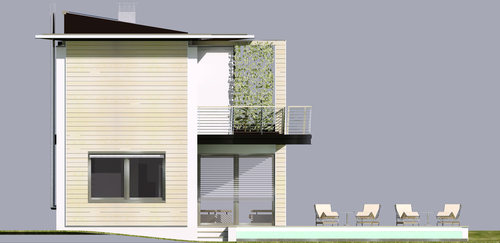

prospetto ovest

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

Il complesso residenziale è ottenuto affiancando più moduli di abitazione. Gli stessi, grazie ad un elemento snodabile di giunzione, possono anche essere accostati in curva, o a raggiera.

© Bartolomeo Ferrero - Studio Allinea Bioarchitettura . Pubblicata il 01 Settembre 2009.

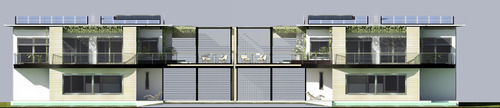

versione bifamiliare, ottenuta specchiando l'unità di base. Inoltre, l’unione di più moduli può avvenire in modo speculare, come in questo caso, o affiancato.
