Cuneo (CN), Italia

Piazza Della Costituzione

SISTEMAZIONE AREA COMUNALE UBICATA FRA VIA EINAUDI E CORSO GRAMSCI

Planimetria

L’intervento, che era stato oggetto di un bando di concorso di idee, riguarda la sistemazione dell’area comunale ubicata fra via Einaudi e corso Gramsci e delimitata nel senso longitudinale dall’area di parcheggio e dalla rampa di accesso alla variante est/ovest che corre parallela alla via Nizza. L’intervento, il cui progetto di concorso è stato in questa sede rielaborato a livello definitivo, riguarda la sistemazione di una superficie complessiva pari a circa 7.250 mq. attraverso un assieme sistematico di opere. In particolare si prevede : Un parziale ridisegno dei percorsi pedonali già esistenti al fine di raccordarli al portico di corso Nizza e all’attraversamento pedonale sulla via Gramsci e la prosecuzione della pista ciclabile, già esistente su corso Gramsci, lungo il margine esterno dell’area di intervento per raccordarsi alla rotatoria di via Einaudi. Il nuovo tratto, che correrà parallelo alla rampa di accesso del raccordo sotterraneo Est – Ovest, costeggiando il portico, fino a raggiungere l’attraversamento di via Einaudi, sostituirà il marciapiede già esistente. Esso sarà realizzato con materiali di pavimentazione del tutto analoghi al tratto esistente. Lungo il tratto curvilineo di raccordo tra il tracciato esistente e quello previsto sarà ubicata un’area per il parcamento delle biciclette. La piazza vera e propria, totalmente fruibile anche per i diversamente abili, si estende a partire dalla via Einaudi per oltre 5.400 mq., di cui 1.100 coperti dalle pensiline-portici, per giungere fino alla via Gramsci. La pavimentazione, per garantire alte prestazioni di carrabilità anche per carichi pesanti, sarà realizzata in calcestruzzo da gettare in opera dello spessore di 18 cm. con trattamenti materici e cromatici differenziati a seconda dell’uso e dell’esposizione delle superfici. L’invaso della piazza, di forma trapezoidale, risulta definito dai due portici-pensiline, lungo le vie Einaudi e Nizza, nonché da una lunga panca lungo il margine nord occidentale e dalla fontana unitamente ad una serie di setti/totem (da realizzare in calcestruzzo a vista e pannellatura in lamiera stirata, che lascerà trasparire nelle ore notturne l’illuminazione fluorescente ubicata al suo interno) lungo il margine sud occidentale. Le pensiline collocate parallelamente alla via Einaudi e al corso Nizza, tra loro contrapposte e parzialmente sovrapposte planimetricamente in corrispondenza dell’incrocio tra le anzidette vie, svolgeranno un ruolo determinante nella configurazione del parterre. La pensilina su via Einaudi, lunga mediamente m. 57,70 e larga m. 12 con altezza di m. 7,00 all’intradosso, contrassegna il principale accesso alla piazza divenendone anche parziale copertura. Il suo profilo è rastremato sia all’estremità, sia nella parte prospettante la strada, per enfatizzare l’invito all’ingresso della piazza. Essa ricopre il duplice corpo edilizio del bar/edicola, mentre la restante superficie coperta rimane invece liberamente fruibile offrendo sedute al riparo dalla pioggia o dal sole. Nel soffitto sono ricavate lunghe fenditure longitudinali trasparenti. La seconda pensilina, disposta parallelamente al corso Francia ed alla bretella di accesso alla variante Est/Ovest, da cui rimane opportunamente distanziata dalla superficie sistemata a prato e dalla pista ciclabile, avrà dimensioni planimetriche di ml. 76×6 e altezza pari a m. 4,80 . Le pensiline verranno realizzate con una struttura in c.a.o. I pilastri, di forma circolare, realizzati con c.a. vibrato, poggeranno su plinti di fondazione di forma quadrata e sosterranno travi rettangolari in c.a.o. disposte trasversalmente alle pensiline. Al riparo della pensilina maggiore sorge il duplice corpo edilizio del bar e dell’edicola/punto informazioni, saldati dalla terrazza panoramica soprastante e liberamente accessibile. Tali servizi dovrebbero rendere del tutto autosufficiente ed autonomo l’impianto in occasione di eventi e manifestazioni in genere. Il piccolo bar può essere dotato di tavoli e sedie, sia all’aperto nel periodo estivo, sia al coperto sfruttando la soprastante terrazza panoramica. Tutte le superfici rimanenti e non pavimentate, comprese all’interno dell’area di intervento, saranno sistemate a prato. Sulla superficie a prato adiacente la piazza saranno collocate panche scultoree in varie colorazioni per arricchire e meglio qualificare lo spazio verde. La funzione schermante del parterre della piazza all’inquinamento visivo e acustico sarà affidata a cortine vegetali costituite da siepi di Lauro Ceraso sistemate lungo i bordi longitudinali della piazza, mentre un filare di Cupressociparis Leylandii in zolla delimiterà il percorso pedonale curvilineo fino alla pensilina su via Nizza. La fontana prevista sarà costituita da due vasche poste a quote differenziate, quella superiore, ampia circa mq. 60 sarà dotata di tre getti d’acqua con effetto a cono sfrangiato ed illuminato da proiettori led di tipo fotocromatico (RGB); mentre quella inferiore, ampia invece mq. 109 ca., sarà alimentata da tre lame d’acqua a cascata provenienti dalla vasca superiore ed illuminata da proiettori a led a luce bianca. Con il fermo dell’impianto ad intervallo giornaliero, la vasca inferiore potrà essere adibita a scopo ludico-ricreativo (ad es. gioco con modelli di imbarcazioni radiocomandati). A servizio dell’impianto idrico ed elettrico della fontana sarà realizzato un vano tecnico interrato, all’interno del quale saranno collocati l’elettropompa, il collettore di mandata e di aspirazione e tutto quanto occorre per il funzionamento dell’impianto. Per quanto concerne l’illuminazione il criterio guida alla base della soluzione adottata è quello di una luminosità tendente alla esaltazione delle geometrie degli elementi con una diffusione soffusa sul parterre della piazza e la conseguente esaltazione della fontana, delle pensiline, e della delimitazione del parterre. Per rispondere ad esigenze funzionali, l’illuminazione principale dei portici è affidata ad una luce indiretta e riflessa dal soffitto delle pensiline mediante proiettori monodirezionali a fascio largo situati su tutte le colonne di sostegno. La zona sottostante il solaio di collegamento tra il bar e l’edicola verrà invece illuminata da faretti ad incasso che seguono il profilo planimetrico del controsoffitto dei rispettivi edifici. Per l’illuminazione del parterre sono previsti tre pali di arredo urbano con schermo diffusore in tecnopolimero rinforzato da collocare nella fascia verde compresa tra il parcheggio e la piazza. Le esigenze espressive sono invece conseguite mediante: - una illuminazione di tipo fluorescente e lineare disposta sotto la lunga panca perimetrale che delimita la piazza rispetto al parcheggio, per ottenere altresì un effetto di sospensione della medesima; - una illuminazione fluorescente interna alle pannellature di lamiera stirata dei setti/totem ubicati sul prato e al margine del parterre; - una illuminazione mediante led segnapassi incassati nella pavimentazione lungo il percorso pedonale curvilineo che racchiude la superficie a prato; - illuminazione della fontana con faretti subacquei a led bianchi e fotocromatici. Il costo complessivo dell’opera ammonta a Euro 1.100.000

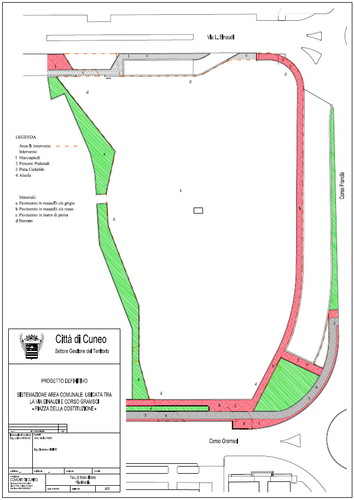

Pianta Stato di Fatto

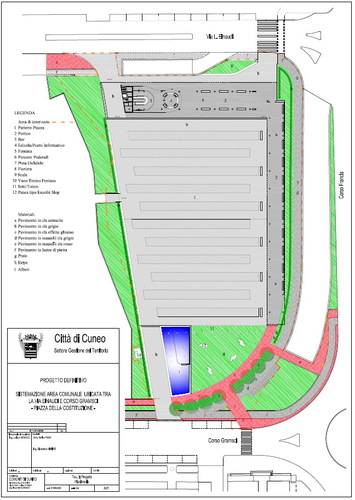

Pianta di Progetto

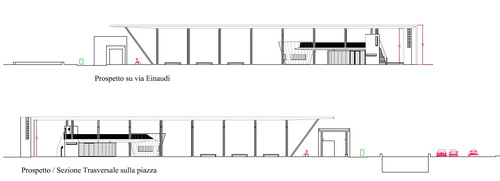

Prospetti Pensilina Principale

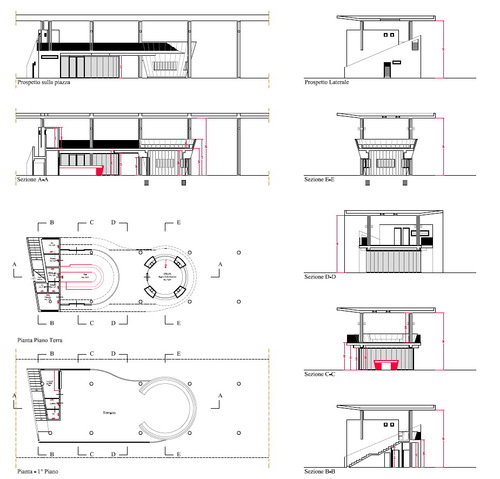

Prospetti, Piante e Sezioni Edificio Bar/Punto informativo
