Cazzago San Martino (BS), Italia

Nuova scuola materna di Cazzago San Martino

DELTA PROJECT SRL, Pietro Agosto, STUDIO INGEGNERIA AVIGO&PALUMBO

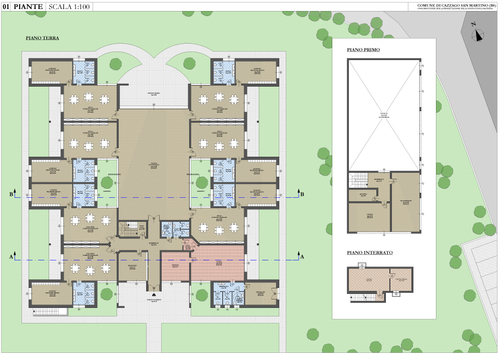

TAVOLA 1

1)PREMESSA L’idea progettuale è stata elaborata con l’intento di soddisfare il più possibile le richieste che l’Amministrazione ha esplicitato nel Bando. In particolare il progetto prevede la realizzazione di una Scuola per l’infanzia composta da: N. 5 Sezioni scuola materna per complessivi 150 Bambini; N. 2 Sezioni di Micronido per complessivi 50 Bambini; N. 1 Centro Cucina a servizo della Struttura, Spazi colletiivi; Centrale Termica; Ampie aree esterne attrezzate;

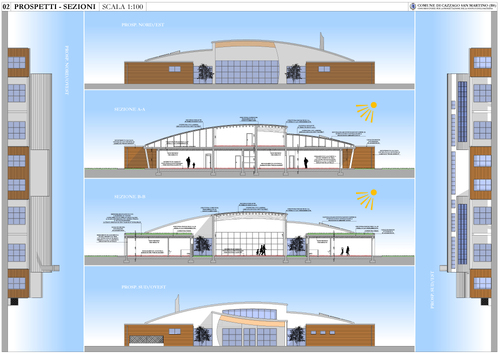

TAVOLA 2

il tutto nel rispetto dell’inserimento della nuova struttura nel contesto cui essa farà parte. Il progetto ottimizza attraverso l’orientamento ed attraverso particolari accorgimenti spaziali l’aereoilluminazione naturale dei locali.

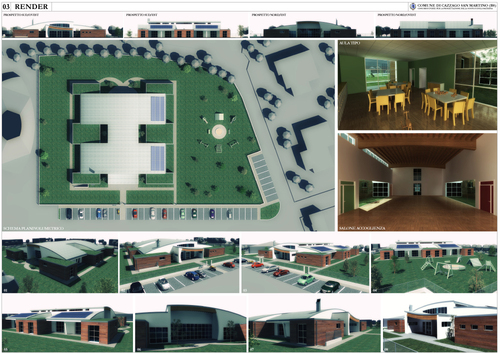

TAVOLA 3

2)DIMENSIONAMENTO E PARAMETRI DIMENSIONALI Il dimensionamento della struttura e’ stato effettuato nel rispetto della Normativa vigente in Materia verificando tutti i parametri minimi imposti dal D.M. 411/1975.

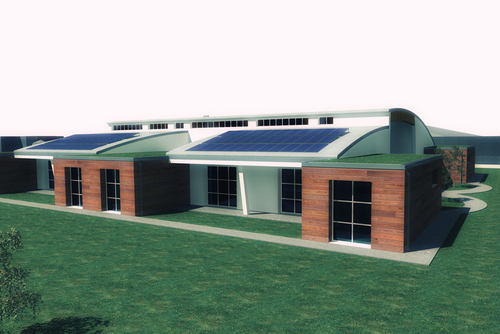

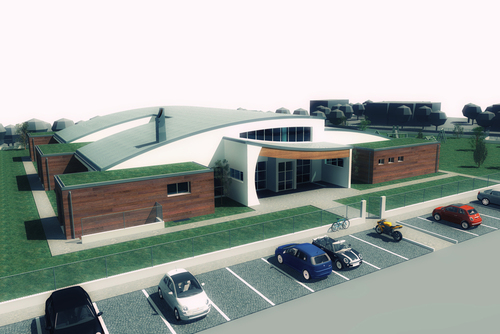

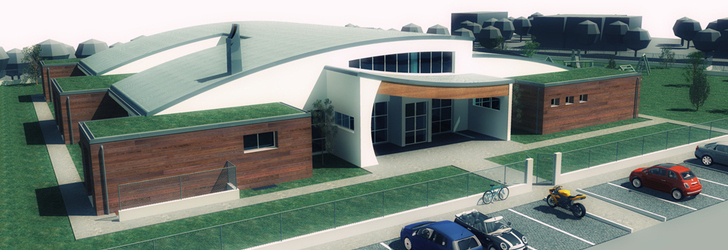

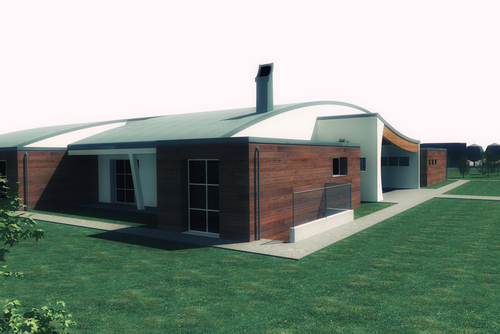

RENDER ESTERNO 01

3) DESCRIZIONE INVOLUCRO Il fabbricato in oggetto risulta composto da n. 3 Livelli di cui uno interrato:

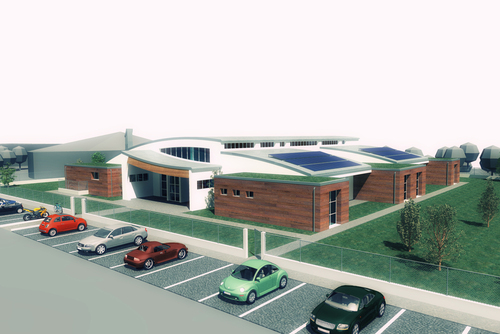

RENDER ESTERNO 02

Piano Interrato: Al piano interrato viene prevista la realizzazione di un Locale deposito dove possono essere collocate le attrezzature necessarie alla normale manutenzione dell’immobili, nonche la Centrale Termica a servizio dell’Immobile. Assodato che per la gestione climatica del costruendo immobile dovrà necessariamente essere installata una Caldaia di Potenzialità superiore ai 100 Kw, nel rispetto delle Normative Antincendio (L: 818) e ISPESL, viene previsto un accesso indipendente al suddetto locale. Piano Terra: al piano terra viene prevista la localizzazione dell’intero spazio prettamente scolastico. Come richiesto dal Bando è prevista la realizzazione di n. 5 Sezioni Scuola Materna, 2 Sezioni Micronido, 1 Cucina di Servizio ed un ampio Salone Accoglienza/Polivalente. Tutte le aule, ai sensi della normativa vigente e nel rispetto delle indicazioni dell’Azienda Sanitaria Locale di Brescia sono dotate di: - Blocco servizio interno dotato di vetrata di sorveglianza in modo da consentire all’insegnate di monitorare i bambini senza abbandonare l’aula; - apposito spazio da adibire ad attività pratiche e riposo. Come consentito dalla Normativa vigente e come ormai consuetudine del rispetto delle indicazioni ASL, per una ottimizzazione degli spazi, non viene previsto uno spazio mensa, ma le aule sono state dimensionate in modo da consentire la consumazione dei pasti . Lo spazio cucina viene dotato di apposito ingresso indipendente per il personale addetto e soprattutto per l’accesso dei fornitori alla Dispensa. Il blocco cucina è dotato di apposito Blocco spogliatoio/servizi. Per una massima sorveglianza dell’accesso, viene prevista una Receptions /Guardiola. Piano Primo Al piano primo vengono ricavati locali prettamente di uso del personale impiegato nella struttura. Viene prevista la localizzazione di un archivio, di un ufficio insegnanti e di una ampia Sala Riunioni Polivalente.

RENDER ESTERNO 03

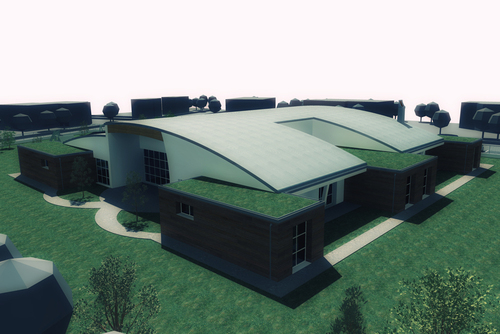

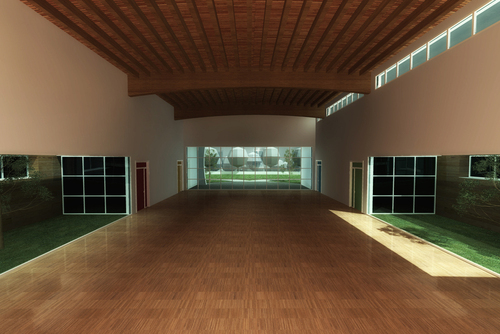

DESCRIZIONE SCHEMATICA Il corpo di fabbrica si presenta compatto. In questo modo, rispettando i canoni ed i moduli consoni di una struttura ANTISISMICA, è possibile garantire una ampio grado di prefabbricabilità per l’ottimizzazione dei tempi di realizzazione. Nello stesso tempo la compattezza della struttura semplifica il suo comportamento strutturale nell’eventualità sismica nonche, diminuisce le dispersioni termiche aumentando passivamente l’efficienza energetica dell’edificio. La struttura viene costruita sull’Asse Sud/Nord. Dall’ingresso a Sud è possibile accedere alle sezioni Micronido per poi accedere al Salone Accoglienza/polivalente. Tale salone è pensato come spazio baricentrico dal quale è possibile accedere a tutte le Sezioni di scuola materna. Il salone, è previsto a doppia altezza, con copertura prefabbricata in legno Lamellare, con orditura primaria con travi curve a Boomerang. L’illuminazione del Salone è garantita da: - una grande vetrata in lato Nord che si apre sugli ampi spazi a verde esterni; - n. 4 finestre alte orientate ad est che consentono dal primo mattino una sensibile illuminazione diretta senza pericolo di abbagliamento. Tali finestre comandabili elettricamente consentono il ricambio d’aria dell’ampio locale senza l’esposizione diretta dei bambini a pericolose correnti d’aria dirette. Sull’asse mediana del Salone, viene previsto ad est ed ovest dello stesso, la realizzazione di due giardini Interni. Su tali giardini, privi di copertura affacceranno grandi vetrate del salone nonche delle aule. In questo modo, da tali spazi all’aperto sarà possibile garantire un ampia illuminazione diffusa senza pericolo di fastidiosi abbagliamenti. Tali giardini interni, eventualmente attrezzati con il posizionamento di essenze a lenta crescita ed a bassa manutenzione, fungeranno altresi da Arredamento naturale del Salone, che viene inserito su tutte le sue aperture, in spazi verdi. La pavimentazione in Parquet Industriale consente la massima vivibilità da parte degli utenti che potranno partecipare e giochi ed attività varie sedendosi direttamente a terra, a contatto di un materiale caldo e soprattutto naturale. STRUTTURE Per quanto riguarda la struttura portante, la stessa è stata prevista potenzialmente ad elevato grado di prefabbricazione e può essere schematicamente riassunta come segue: fondazioni continue in calcestruzzo e/o Plinti prefabbricati a bicchiere; Murature portanti piano interrato in cemento armato in opera; Strutture portanti piano terra realizzata con pilastri e setti in cemento armato gettati in opere o prefabbricati in CAV; Copertura salone centrale in legno lamellarare con struttura primaria con travi curve a boomerang. La struttura secondaria e l’assito possono essere realizzate in prefabbricazione con tipologia tipo wood-beton; Solai aule realizzati con lastre Prefabbricate in C.A. tipo Lastral, con getto integrativo realizzato in opera; Murature perimetrali: le murature perimetrali possono essere realizzate in sito con laterizio porizzato. Data l’utilizzo delle pareti perimetrali a sola funzione di tamponamento, vista la schematicità ripetitiva, è ipotizzabile la prefabbricazione di pareti pre-isolate tipo Pre-Muro o similare. ISOLAMENTI: Sotto il piano di calpestio di Piano terra è prevista la realizzazione di un Vespaio areato tipo IGLOO. L’idonea predisposizione di griglie di ventilazione, manterrà adeguatamente asciutto il vespaio ed impedirà il ristagno di gas potenzialmente insalubri (Radon). L’impalcato verrà isolato rispetto al piano sottostante mediante la fornitura in opera di isolamento in pannelli di polistirene spessore cm 10. Le murature perimetrali saranno isolate con posa in opera pannelli in fibra di legno sp cm 10 posto all’interno di rivestimento di facciata ventilata realizzato con pannelli il laminato finto legno. La copertura sarà del tipo ventilato, con isolamento in pannelli di fibra di legno spessore cm 14, camera d’aria e finitura con lamiere zincate curve tipo ALUBEL T28; Il sistema edificio completo degli isolanti succitati, di impianto di riscaldamento a pannelli radianti con parziale sfruttamento di fonti energetiche rinnovabili (solare termico/fotovoltaico e geotermia) consentirà la Classificazione Energetica dell’edificio in Classe A.

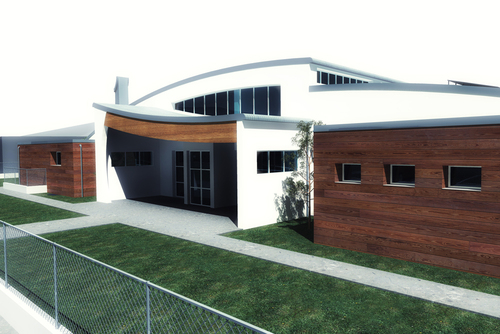

RENDER ESTERNO 04

SERRAMENTI I serramenti perimetrali saranno in alluminio a taglio termico sp 70 mm, con vetrata isolante antisfondamento bassoemissivo tipo VISARM 5+5/12/5+2 con vetro esterno riflettente tipo ANTELIO.

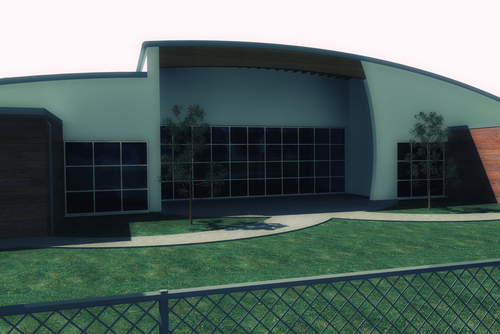

RENDER ESTERNO 05

3)IMPIANTI ELETTRICO E SPECIALE 1. Impianto d’illuminazione

RENDER ESTERNO 06

L’impianto elettrico di illuminazione sarà realizzato con appositi moduli che permetteranno di accendere e spegnere i corpi illuminanti sia localmente, che in remoto (postazione personale autorizzato). Inoltre si installeranno corpi illuminanti a led, che permettono di ridurre notevolmente il consumo di energia anche del 60%, abbisognando di manutenzione quasi nulla. Tali corpi illuminanti sono dotati di una gestione termica degli apparecchi LED, infatti ogni barra è montata su dissipatori di calore che permettono ai diodi di lavorare sempre alla temperatura ideale.

RENDER ESTERNO 07

2. Impianto antincendio

RENDER ESTERNO 08

L’impianto antincendio sarà collegato al sistema “Bus”, ma solo ed esclusivamente per supervisionare lo stato dell’impianto e per riconoscere dove e quale sensore è intervenuto. Il resto della gestione degli allarmi farà capo ad un’apposita centralina certificata destinata appunto alla gestione di tali impianti.

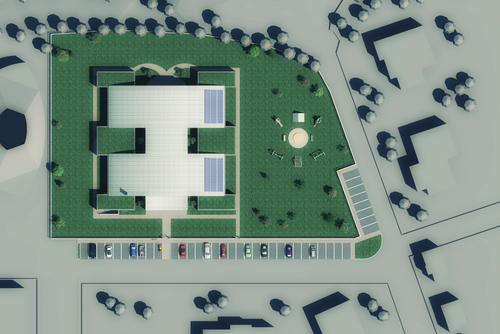

PLANIMETRIA GENERALE

3. Pannelli fotovoltaici

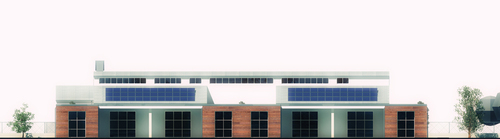

PROSPETTO EST

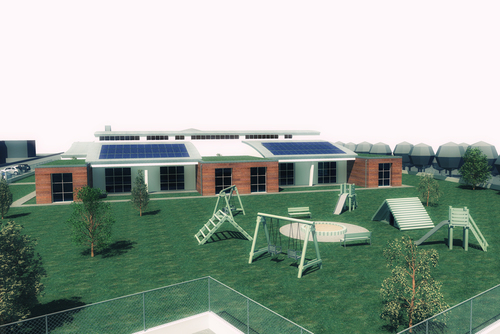

Si prevede di installare sul tetto del corpo rivolto a sud Est, pannelli fotovoltaici policristallini tipo SUN POWER 315 per una potenza di picco approssimativamente stimata in KWp 22,68. L’impianto, i cui componenti sono ormai garantiti per 25 anni per 80% della loro potenza nominale, consentirà di produrre mediamente 25000 Kwh annui rendendo la struttura completamente “autonoma” dal punto di vista elettrico, senza scaricare alcuna emissione nell’ambiente. Inoltre, per ogni kWh prodotto, in applicazione della Legge “conto energia”, si riceverà per venti anni una tariffa incentivante compresa tra un minimo di 0,40 € e un massimo di 0,49 €. In sostanza in questi impianti l’energia viene convertita direttamente in corrente elettrica alternata che può alimentare le normali utenze, oppure può essere immessa nella rete, con la quale lavora in regime di interscambio (scambio sul posto). In quest’ultimo caso presso l’utenza sono installati due contatori: il primo contabilizza l’energia elettrica fornita dall’impianto fotovoltaico alla rete, il secondo contabilizza l’energia elettrica che l’utente preleva dalla rete stessa. Un impianto fotovoltaico ad immissione in rete é principalmente composto da: 1.cella solare: per la trasformazione di energia solare in energia elettrica. Per ricavare più potenza vengono collegate tra loro diverse celle; 2.inverter: trasforma la corrente continua proveniente dai moduli in corrente alternata convenzionale a 220V di tensione. Questo adattatore é assolutamente necessario per il corretto funzionamento delle utenze collegate e per l’alimentazione della rete; 3.quadro elettrico: in esso avviene la distribuzione dell’energia. In caso di consumi elevati o in assenza di alimentazione da parte dei moduli fotovoltaici, la corrente viene prelevata dalla rete pubblica. In caso contrario l’energia fotovoltaica eccedente viene di nuovo immessa in rete. Inoltre esso misura la quantità di energia fornita dall’impianto fotovoltaico alla rete; 4.rete: allacciamento alla rete pubblica.

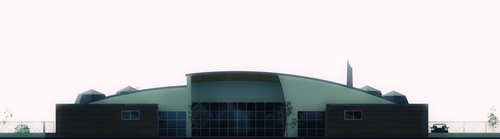

PROSPETTO NORD

4)IMPIANTI IDRAULICO E MECCANICO La soluzione impiantistica proposta prevedere lo sfruttamento di fonti rinnovabili per la produzione di calore sfruttabile per l’impianto di riscaldamento e per la preparazione dell’acqua calda sanitaria, per la produzione di freddo sfruttabile per l’impianto di raffrescamento, e per la produzione di energia elettrica. Il riscaldamento durante la stagione invernale e il raffrescamento durante quella estiva, avverranno tramite l’impianto a pavimento radiante, che offre la possibilità di ottimizzare il comfort ambientale evitando la presenza di terminali a vista. L’impianto in caldo e freddo sarà alimentato da una pompa di calore geotermica, collegata a sonde di captazione geotermiche posate all’interno del terreno. La regolazione consentirà il controllo e la gestione della temperatura per ogni singolo locale servito. La preparazione dell’acqua calda sanitaria, sarà garantita da un impianto a pannelli solari termici installati in copertura, integrato all’occorrenza con una caldaia a condensazione alimentata a gas metano. Gli impianti di condizionamento e ventilazione meccanica, assicureranno le condizioni di comfort ambientale ottimali e il corretto ricambio d’aria previsti dalla vigente normative per la categoria d’uso in oggetto (residenza sanitaria assistenziale). Al fine del contenimento dei consumi idrici, sarà previsto un sistema di riutilizzo dell’acqua piovana scolante sulle superfici impermeabili del complesso che, una volta drenata da apposita rete di captazione, sarà convogliata ad una vasca di raccolta, eventualmente pretrattata e rilanciata per usi domestici secondari (irrigazione delle parti a verde, lavaggio parti comuni, eventualmente scarichi wc).

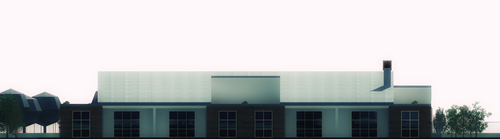

PROSPETTO OVEST

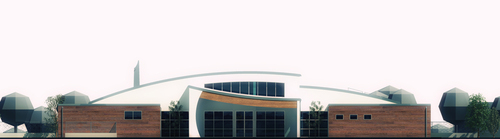

PROSPETTO SUD

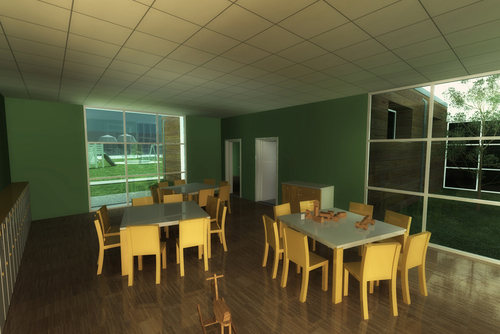

RENDER INTERNO AULA

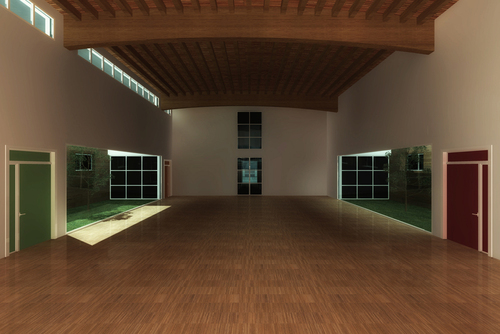

RENDER INTERNO SALA 01

RENDER INTERNO SALA 02
