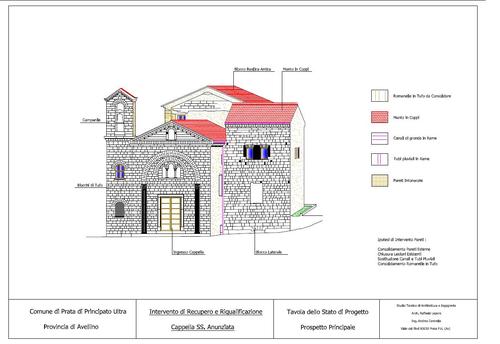

Prospetto Principale

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

Trattasi di un progetto per la Ristrutturazione e la Riqualificazione di una Cappella facente parte di un complesso monumentale della SS. Annunziata. L’intervento è del tipo Architettonico e Strutturale.

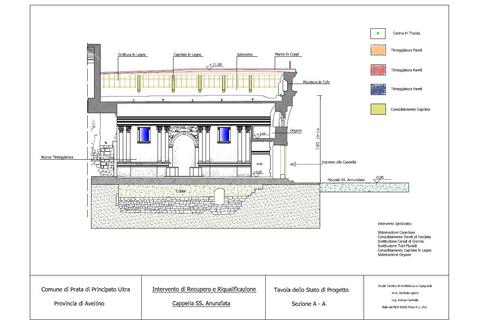

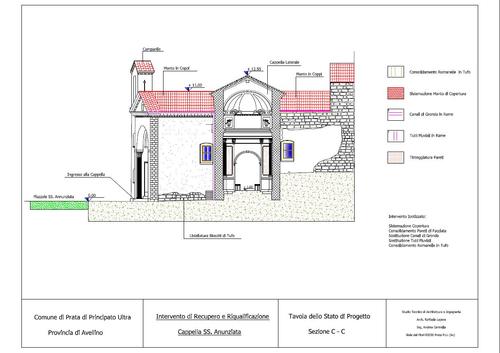

Sezione

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

Sezione

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

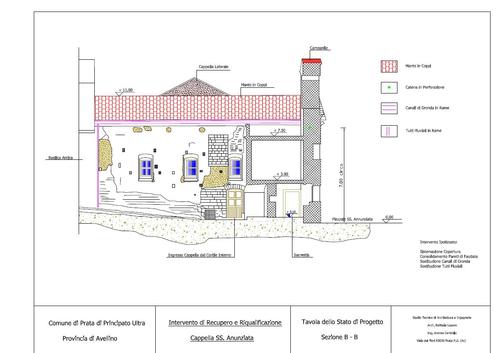

Sezione

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

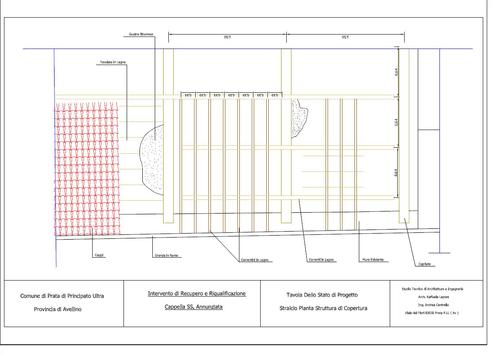

Stralcio Pianta Strutturale

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

Sezione Strutturale

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

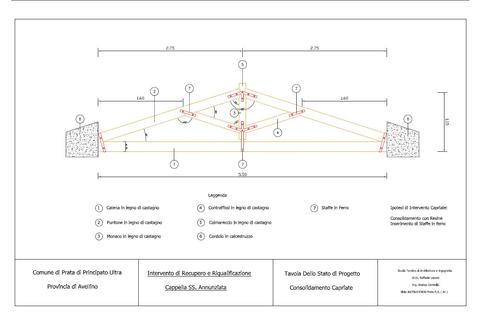

Consolidamento Capriate in Legno

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

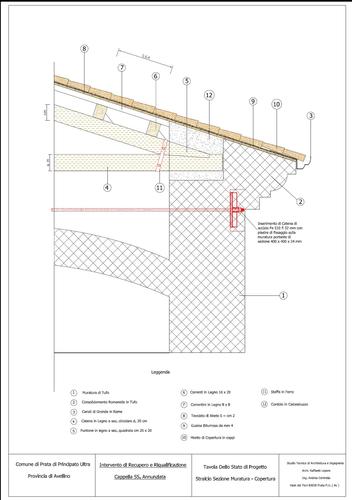

Dettaglio Sezione Strutturale

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

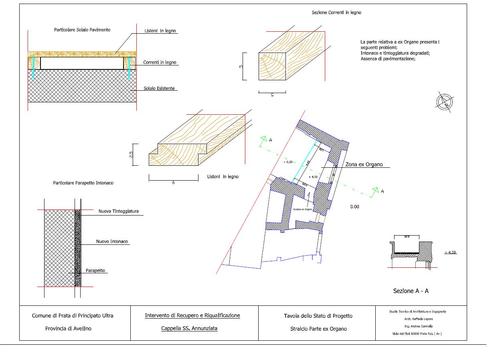

Stralcio Parte ex Organo

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

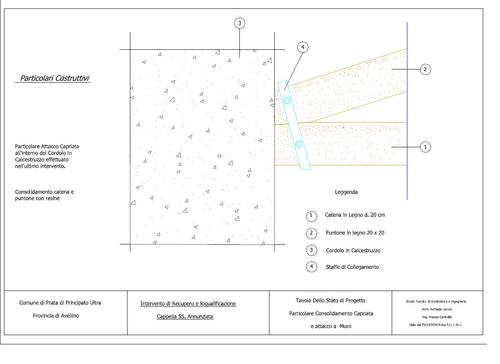

Particolare Attacco Capriata a Muro

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

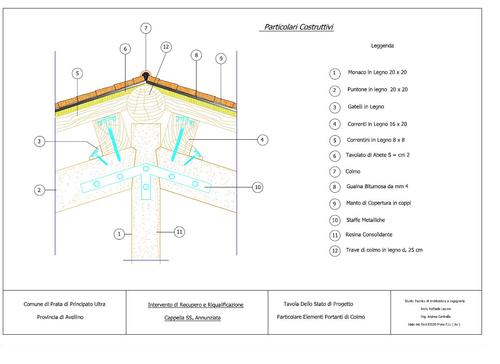

Particolario Elementi Portanti di Colmo

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

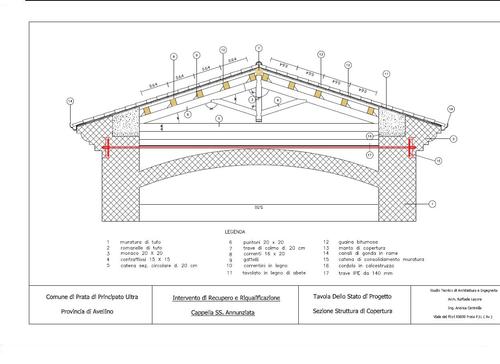

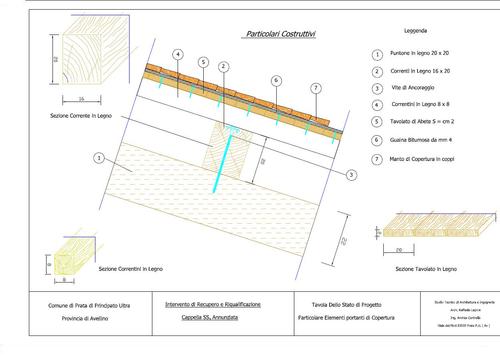

Particolari Elementi Portanti di Copertura

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

Particolari Elementi Portanti di Copertura

© Architetto Raffaele Lepore . Pubblicata il 30 Luglio 2010.

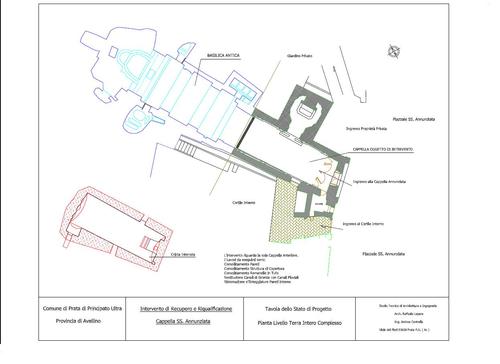

Planimetria Intero Complesso

© Architetto Raffaele Lepore . Pubblicata il 29 Luglio 2010.

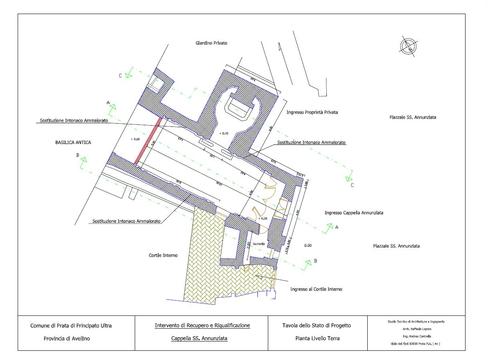

Planimetria Livello Terra

© Architetto Raffaele Lepore . Pubblicata il 29 Luglio 2010.

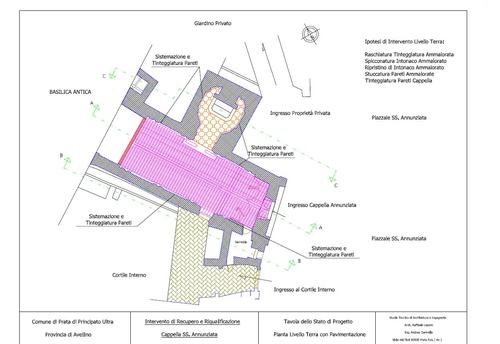

Planimetria Livello Terra Con Pavimentazione

© Architetto Raffaele Lepore . Pubblicata il 29 Luglio 2010.

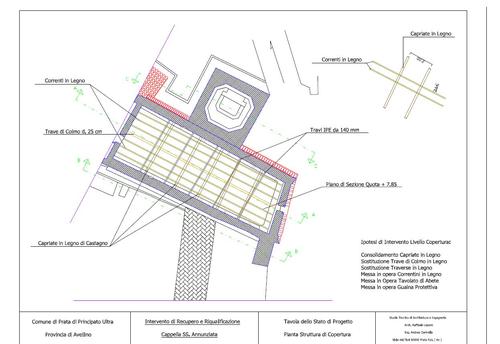

Planimetria Strutturale in Copertura

© Architetto Raffaele Lepore . Pubblicata il 29 Luglio 2010.

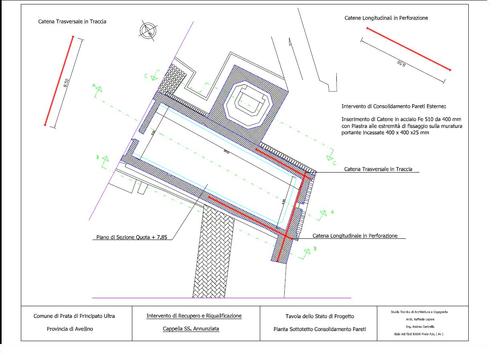

Planimetria Consolidamento Pareti

© Architetto Raffaele Lepore . Pubblicata il 29 Luglio 2010.
