Orense, Spain

Sede administrativa de la IGVS en Las Lagoas, Orense

MISC Arquitectos, Pablo Martínez Capdevila, David Franco Santa Cruz

MEMORIA DESCRIPTIVA

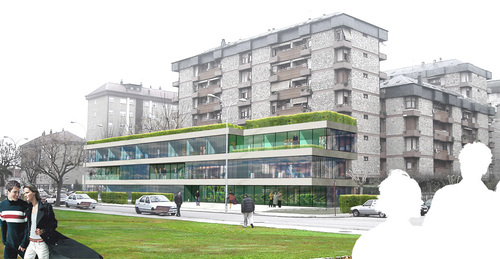

Representatividad Periférica. La nueva sede del Instituto Galelo de Vivenda y Solo en As Lagoas aparece como edificio público en un típico tejido urbano de ‘ensanche moderno’, compuesto principalmente por edificios residenciales de gran altura, rodeados por un borroso espacio público y amplias áreas de aparcamiento. Por lo tanto, y a pesar de su reducido tamaño relativo respecto del contexto en el que se sitúa, debe generar una intensidad suficiente que lo haga claramente perceptible como representativo de la esfera de lo público, en un momento en el que el mismo concepto de representatividad o monumentalidad en la arquitectura entendido de una manera tradicional, atraviesa una etapa de crisis manifiesta. Esta exigencia de posicionamiento frente a dos problemáticas contemporáneas de alta complejidad: por un lado la cuestión del sentido de lo representativo, y por otro el ‘aterrizaje’ en una estructura urbana moderna, se resuelven mediante el despliegue de dos estrategias elementales aplicadas de manera radical.

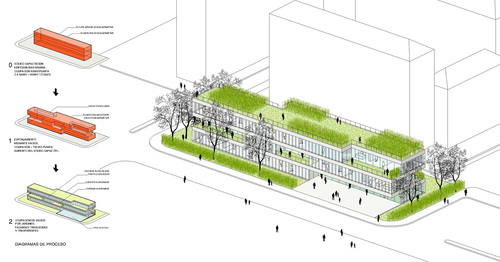

En primer lugar la manipulación de la escala del edificio, esponjando el sólido capaz mediante la introducción de recortes y vacíos hasta agotar las posibilidades de la regulación urbanística. El edifico simula ser mayor de lo que realmente es. En segundo lugar aprovechando lo espacios generados por el esponjamiento para alojar pedazos de paisaje ‘natural’, un elemento que convoca unanimidad con respecto a su carácter positivo dentro de la sociedad contemporánea, y muy especialmente dentro de la sociedad gallega. Esta concepción ‘verde’ de lo representativo se complementa con una materialidad cristalina, que revela parcialmente la actividad de la función pública al ciudadano, mostrando cada una de las plantas del edificio como largos escaparates enmarcados por gruesos forjados de hormigón y terrazas ajardinadas, y creando unos interiores extremadamente luminosos, lejos de la imagen preconcebida de las oficinas ministeriales.

Espacio de Trabajo flexibilidad+terrazas El esquema propuesto se ha diseñado entendiendo que la flexibilidad y la adaptabilidad son cualidades fundamentales para un edificio de estas características. Por lo que los únicos elementos invariantes serán los dos núcleos de comunicación y las terrazas, orientadas a norte o sur, que se insertan en un sistema de tres bandas longitudinales (dos crujías estrechas al exterior y una ancha al interior) especialmente apropiado para la colocación de despachos y salas de reunión frente a espacios más amplios de oficina paisaje. Generando además el máximo contacto entre las terrazas ajardinadas y el interior del edificio.

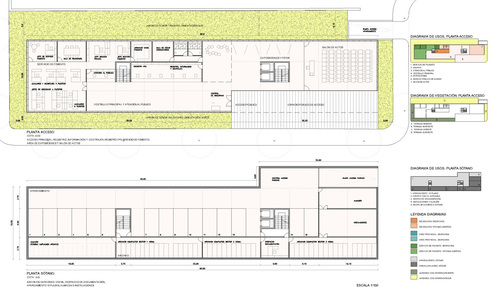

El diseño distributivo específico del edificio parte del gradiente de privacidad propuesto en las bases, de manera que la planta baja es ocupada por todo el programa destinado a la atención a público, como las áreas de información y registro, incluyendo el Servicio de Fomento completo, así como los usos de carácter más dotacional, como el salón de actos y el área de exposiciones.

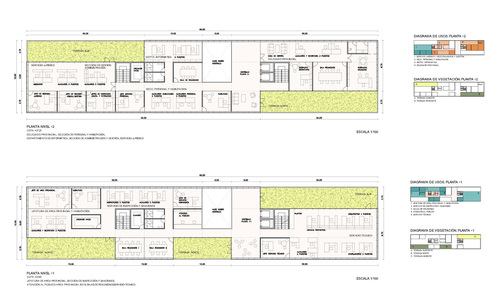

En la planta primera se sitúa el Área Provincial del IGVS, excepto el servicio jurídico y la Sección de Gestión y Administración, incluyendo un mostrador de atención al público y dos amplias salsa de reuniones colocadas en un lugar privilegiado entre las terrazas ajardinadas.

En la planta segunda se desarrolla todo el programa de la Delegación Provincial, además de la Sección de Administración y Gestión y el Servicio Jurídico pertenecientes al Área Provincial, situados cercanos al núcleo que comunica con el resto de las oficinas de dicha área en la planta inferior.

La planta de Cubiertas se configura como un gran jardín accesible a través de las terrazas de la planta segunda, sirviendo de zona de descanso para todos los empleados de la Sede del IGVS.

Sostenibilidad y Sistemas Constructivos Las fachadas acristaladas presentan distintas soluciones constructivas dependiendo de su posición en el edificio. Las fachadas de la zona perimetral, donde no hay terrazas, serán de una doble piel de vidrio bajo emisivo con un comportamiento específico, factor solar total<0.20, para optimizar el control de las ganancias térmicas por exposición solar que se reforzará mediante sistemas pasivos: una gran cámara entre las dos pieles de aproximadamente 30cm de espesor que se ventilará de manera controlada de tal modo que en verano se comporte como un muro trombe, y en invierno acumule aire caliente para la mejora del aislamiento. Esta aplicación masiva del vidrio en la fachada está específicamente pensada para posición relativa de la sede del IGVS, en cuya fachada sur se sitúa un edificio de viviendas de gran altura, que limitará en gran medida la ganancia térmica por soleamiento debido a esta fachada. Además esta solución es especialmente apropiada para un clima como el cantábrico, con una abundancia de días nublados a lo largo del año, y con unas temperaturas muy suaves si se comparan con las del interior de la península.

Los forjados serán losas de hormigón con nervaduras cada 5m, que gracias a su gran inercia térmica, colaborarán también como sistema pasivo calentándose en invierno y enfriándose en verano mediante circuitos de agua. El canto total de de los nervios se aprovechará para situar los suelos técnicos en los espacios de oficinas, y para la colocación del sustrato de las cubiertas verdes de las terrazas, lo cual posibilitará el uso de especies arbustivas de porte mediano en la fachada sur, y a la vez aumentará la capacidad aislante de manera natural en todos los casos. En los frentes acristalados de las terrazas las exigencias de protección solar al vidrio serán menores, debido tanto a los voladizos, como al efecto ‘parasol’ natural que ejercerán los arbustos, que además crearán un efecto de ‘microclima con el aumento de la humedad correspondiente, y la bajada de temperaturas.

El mantenimiento de las áreas ajardinadas en el interior del edificio será mínimo debido al uso de especies bien adaptadas al clima local, que por otro lado es muy favorable a rápido crecimiento de la vegetación. Se usarán especies diferentes en cada orientación, de manera que se maximice la aportación de los elementos vegetales al funcionamiento de los sistemas pasivos del edificio.

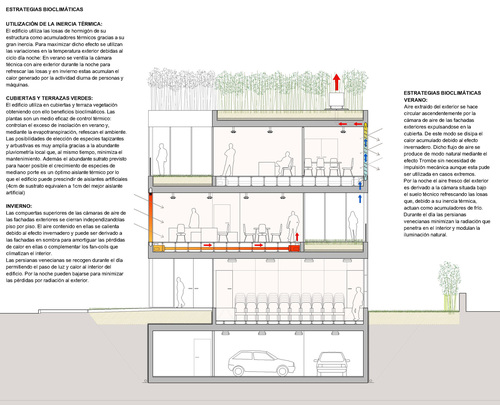

Estrategias Bioclimáticas

1. Uso de la inercia térmica: El edificio utiliza las losas de hormigón de su estructura como acumuladores térmicos gracias a su gran inercia. Para maximizar dicho efecto se utilizan las variaciones en la temperatura exterior debidas al ciclo día noche: En verano se ventila la cámara técnica con aire exterior durante la noche para refrescar las losas y en invierno estas acumulan el calor generado por la actividad diurna de personas y máquinas. CUBIERTAS Y TERRAZAS VERDES: El edificio utiliza en cubiertas y terraza vegetación obteniendo con ello beneficios bioclimáticos. Las plantas son un medio eficaz de control térmico: controlan el exceso de insolación en verano y, mediante la evapotranspiración, refescan el ambiente. Las posibilidades de elección de especies tapizantes y arbustivas es muy amplia gracias a la abundante pluviometría local que, al mismo tiempo, minimiza el mantenimiento. Además el abundante sutrato previsto para hacer posible el crecimiento de especies de mediano porte es un óptimo aislante térmico por lo que el edificio puede prescindir de aislantes artificiales (4cm de sustrato equivalen a 1cm del mejor aislante artificial)

2. Invierno: Las compuertas superiores de las cámaras de aire de las fachadas exteriores se cierran independizandolas piso por piso. El aire contenido en ellas se calienta debido al efecto invernadero y puede ser derivado a las fachadas en sombra para amortiguar las pérdidas de calor en ellas o complementar los fan-coils que climatizan el interior. Las persianas venecianas se recogen durante el día permitiendo el paso de luz y calor al interior del edificio. Por la noche pueden bajarse para minimizar las pérdidas por radiación al exterior.

3. Verano: Aire extraido del exterior se hace circular ascendentemente por la cámara de aire de las fachadas exteriores expulsandose en la cubierta. De este modo se disipa el calor acumulado debido al efecto invernadero. Dicho flujo de aire se produce de modo natural mediante el efecto Trombe sin necesidad de impulsión mecánica aunque esta pude ser utilizada en casos extremos. Por la noche el aire fresco del exterior es derivado a la cámara situada bajo el suelo técnico refrescando las losas que, debido a su inercia térmica, actuan como acumuladores de frío. Durante el día las persianas venecianas minimizan la radiación que penetra en el interior y modulan la iluminación natural.
