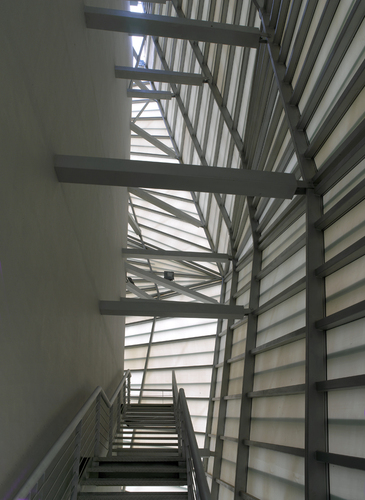

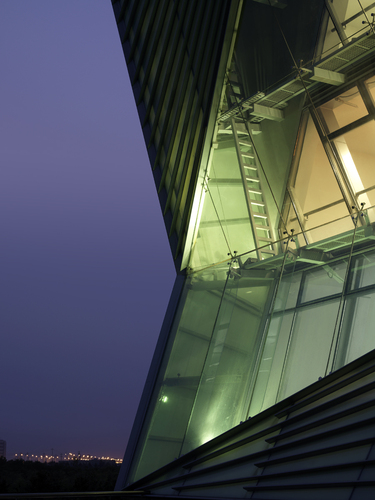

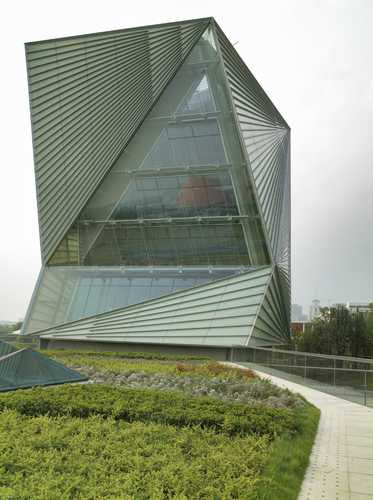

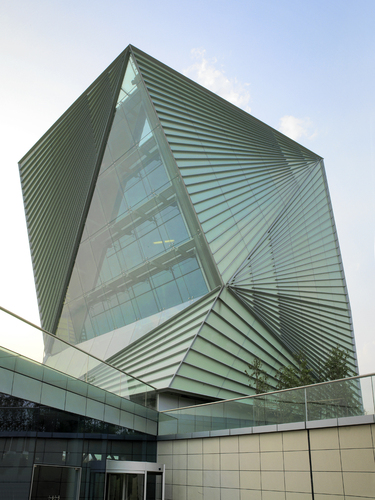

Strategie bioclimatiche Il progetto è concepito con l’obiettivo di ridurre al minimo l’impatto ambientale dell’edificio, sia con l’applicazione di sistemi non convenzionali per la climatizzazione dell’ambiente interno, sia con l’utilizzo dello stato dell’arte delle tecnologie per lo sfruttamento delle fonti rinnovabili per coprire il rimanente fabbisogno di energia. L’analisi del clima locale ha guidato il processo progettuale, per ridurre al minimo la domanda di energia per il riscaldamento invernale, il raffrescamento estivo e per favorire la ventilazione naturale degli ambienti durante le stagioni intermedie. Per questo motivo, oltre all’elevata coibentazione e tenuta all’aria dell’involucro, sono state adottate strutture massive, caratterizzate da un alta capacità termica e una double skin facade sul fronte sud.

© Daniele Domenicali . Pubblicata il 13 Gennaio 2011.

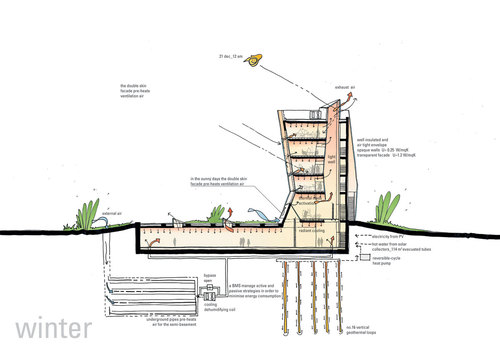

Riscaldamento Nel periodo invernale l’impianto di riscaldamento viene attivato per preriscaldare l’aria di ventilazione in ingresso negli ambienti. Questo sistema integra, quando necessario, l’aria esterna in ingresso alla torre, che attraversa la facciata a doppia pelle, dove viene riscaldata naturalmente per effetto serra dall’apporto solare. Raggiunta una temperatura adeguata questa viene immessa negli ambienti riscaldati. Per quanto concerne invece il basamento, l’aria esterna attraversa una serie di condotti geotermici dove viene preriscaldata naturalmente per poi essere immessa negli ambienti. L’impianto ad aria è integrato con la climatizzazione radiante a soffitto, mediante l’attivazione termica della massa dei solai in calcestruzzo. Una pompa di calore geotermica, alimentata dal fotovoltaico, provvede a fornire energia termica per alimentare le serpentine radianti inglobate nei solai e il riscaldamento dell’aria di ventilazione.

© Daniele Domenicali . Pubblicata il 13 Gennaio 2011.

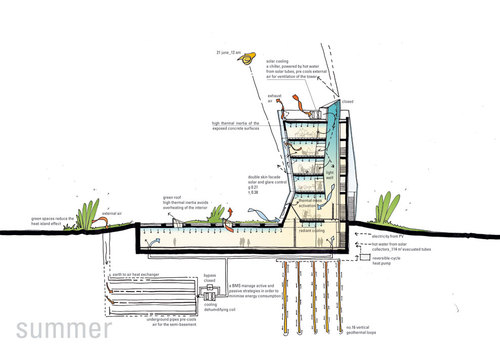

Rafffrescamento La corretta progettazione passiva dell’edificio e l’elevata inerzia delle sue strutture in calcestruzzo garantiscono ottimali condizioni di comfort durante l’estate, riducendo il ricorso a sistemi impiantistici solo nei giorni più caldi. Durante i mesi estivi il raffrescamento meccanico dell’aria è richiesto esclusivamente per pre-raffreddare l’aria di ventilazione in ingresso negli ambienti: nel basamento l’aria viene pre-raffrescata naturalmente attraversando una serie di condotti interrati nel terreno, per poi essere umidificata e ulteriormente raffreddata da una apposita unità di trattamento aria (UTA). L’aria di ventilazione in ingresso nella torre viene raffreddata e deumidificata mediante una UTA collocata in copertura, per poi essere immessa in ambiente dalla sommità del camino di luce. L’aria fredda, più pesante rispetto a quella calda tende a scendere nei diversi ambienti, per poi essere estratta dalla facciata ventilata per effetto camino. Il solare termico alimenta un refrigeratore ad assorbimento per la produzione di freddo per le UTA. Infine la pompa di calore geotermica produce acqua fredda per il raffrescamento della massa dei solai in calcestruzzo.

© Daniele Domenicali . Pubblicata il 13 Gennaio 2011.

Ventilazione Nelle stagioni intermedie (primavera ed autunno) non viene attivato l’impianto di climatizzazione meccanica grazie alla ventilazione naturale degli ambienti, attivata da una serie di aperture automatizzate. In estate, quando l’aria esterna è molto umida e calda, è invece necessario raffrescare e deumidificare l’aria di ventilazione in ingresso, attivando le UTA .

© Daniele Domenicali . Pubblicata il 13 Gennaio 2011.

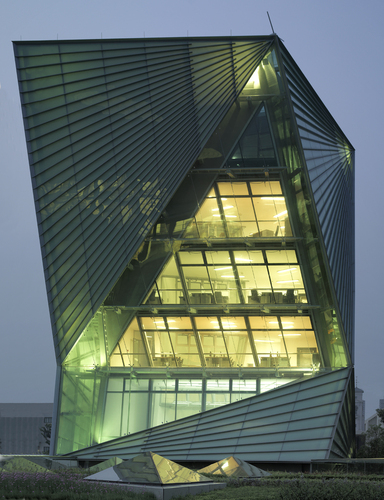

Illuminazione L’involucro dell’edificio è stato progettato per favorire il più possibile lo sfruttamento della luce naturale, riducendo al contempo fenomeni di abbagliamento ed il guadagno solare nei mesi più caldi. Questo si traduce in un minor ricorso a sistemi di illuminazione artificiale. Per ridurre ulteriormente i consumi di energia elettrica legati all’illuminazione artificiale sono stati installati sistemi illuminanti ad elevata efficienza luminosa e a basso consumo. L’impianto fotovoltaico è stato opportunamente dimensionato per soddisfare la domanda di energia elettrica per l’illuminazione oltre che per le apparecchiature dell’ufficio quali computer, fax, fotocopiatrici ect… Nei periodi di massimo irraggiamento solare il surplus di energia generato dall’impianto fotovoltaico, può essere accumulato in batterie oppure ceduto al centro sportivo adiacente.

© Daniele Domenicali . Pubblicata il 13 Gennaio 2011.

Building Energy Management System Il funzionamento dell’edificio e dei suoi impianti è gestito da una centralina BEMS (Building Energy Management System) per ottimizzare i livelli di comfort all’interno degli ambienti, riducendo al contempo i consumi energetici. Il BEMS monitora il funzionamento delle diverse componenti impiantistiche e le condizioni ambientali all’interno dell’edificio, ottimizza il funzionamento delle diverse parti secondo i requisiti di comfort espressi dall’utenza e la performance energetica dell’impianto.
