LA IDEA

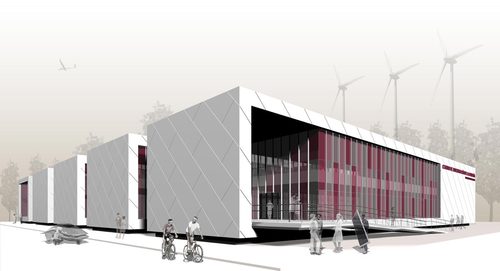

La idea del proyecto parte del concepto de repetición y seriación de elementos como base generadora para hacer arquitectura. El programa y uso, nos lleva a plantear una edificación modular, cuyos espacios interiores pueden mostrarse versátiles y a la vez especializados. La sucesión de estos elementos, módulos, establecidos en base a una dimensión marcada y funcional para la escala del hombre, generan el edificio con una imagen contundente y a la vez intrigante. Se ha pretendido que el edificio se muestre cercano, permeable y que a la vez no pierda su carácter singular e institucional.

© Espinosa de los Monteros y Arquitectos Asociados . Pubblicata il 14 Aprile 2011.

EL EDIFICIO
Se busca por tanto un módulo de dimensiones controladas y escala humana que genere un edificio muy ordenado, sistemático, integrado en el paisaje.
Se estructura el programa en contenedores seriados que, junto con el sistema constructivo elegido, permiten una distribución de espacios fácil y factible de modificación permanente. Su disposición genera privacidad y la iluminación continua de todas las estancias a través de los espacios intersticiales.

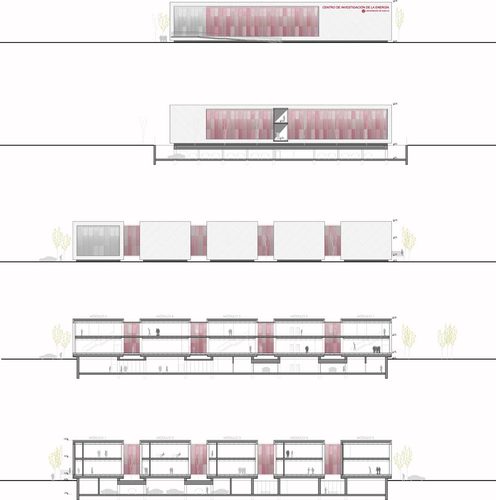

El edificio consta de planta baja y planta primera sobre rasante además de una planta sótano en la que además del programa especializado se ubican el aparcamiento e instalaciones generales del edificio.
En cada una de sus plantas el edificio se recorre a través de un eje longitudinal de marcada transparencia que conecta cada uno de los módulos, y divide la superficie en dos partes diferenciadas. La entrada principal peatonal al edificio se dispone al Sureste de la parcela, mostrando el edificio su fachada principal a la carretera Huelva-Punta Umbría. El acceso se realiza a través de una rampa dotando al edificio desde el inicio un marcado carácter de accesibilidad.
Pese a que los espacios interiores son susceptibles de modificación el programa se ha incorporado de la forma más ordenada posible y así cada contenedor aparece sensiblemente especializado en los usos del programa. En el primer módulo se ubica un vestíbulo principal, zona de control información y el programa OTRI. En planta primera se disponen laboratorios y despachos del Grupo de Geyer. En el segundo módulo se encuentran los laboratorios del Grupo de Geyer en plantas baja y primera y el espacio destinado al Grupo de geoquímica ambiental, en planta primera. El tercer módulo está ocupado por los laboratorios y despachos del Grupo de Diesia en ambas plantas. Estos tres primeros módulos en su planta sótano albergan el garaje interior y las instalaciones generales del edificio, siendo el lugar por donde se realiza el acceso de suministros a las diversas áreas y de personal del centro.
El cuarto módulo está dedicado íntegramente al Grupo de Estructura de la materia en sus dos plantas sobre rasante y en su planta sótano. En el quinto módulo se ubica fundamentalmente programa del grupo de Biomasa en plantas baja, primera y bajo rasante y el grupo FRYMA en planta primera.

© Espinosa de los Monteros y Arquitectos Asociados . Pubblicata il 14 Aprile 2011.

CARACTERISTICAS CONSTRUCTIVAS
Se elige un sistema constructivo, modular, sistematizado e industrializado. De esta forma se diseña una estructura que permita disponer de espacios diáfanos sin interferencias a ambos lados del eje distribuidor.
Por otra parte la envolvente del edificio entendiendo como tal los cerramientos y cubierta asumen la función de dotar al edificio del confort y control climático y lumínico. Se pretende incorporar una componente de industrialización y seriación en “obra seca” que minimice las variables de constructivas y por tanto reduzca los plazos y costes, suponiendo una definición exhaustiva del proyecto. Se propone una estructura metálica de uniones atornilladas sobre la que se soportan placas alveolares de hormigón pretensado para cubrir las luces necesarias. Fachadas ventiladas y cubiertas con paneles composite de aluminio y despiece singular.
Los vidrios de fachada se proponen serigrafiados de forma que configuran cromáticamente el edificio aportando multitud de matices a la vez que atenúan la acción directa de la radiación solar.
Interiormente el edificio se concibe con particiones modificables mediante mamparas y divisiones de montaje en seco. Únicamente los módulos de aseos ascensores y escaleras permanecen inalterables a la distribución del edificio.

CRITERIOS DE SOSTENIBILIDAD GENERALES APLICADOS
Se propone una solución concebida desde los criterios de sostenibilidad y arquitectura bioclimática, donde la incorporación del paisaje además de los sistemas de energía y construcción correctos, garantizan los criterios de la bioconstrucción.
Así en este caso se han considerado como datos de partida a la hora de proyectar y tomar decisiones aspectos como:

Sistemas Pasivos
■ La orientación ■ La ventilación natural pasiva ■ La captación luz natural ■ La protección solar con creación de sombra ■ La integración en el paisaje ■ La creación de clima

Sistemas Activos
■ Red separativa de pluviales ■ Gestión del agua ■ Riego controlado ■ Paneles solares ■ Paneles fotovoltaicos ■ El control acústico ■ El ahorro energético ■ El control de clima

La aplicación de todos y cada uno de estos principios, trae como consecuencia el desarrollo de la Arquitectura Sostenible, técnica plural, imagen, confort y sobre todo una gran Calidad Medioambiental.

Criterios de sostenibilidad aplicados a la edificación
Orientación y forma del edificio:
La forma y dimensión de la edificación de permite la ventilación cruzada interior, todas las fachadas son opuestas. Se ha primado la capacidad de ventilación e iluminación natural del edificio sobre una optimización estricta de la superficie de fachada.
La disposición de las piezas y su orientación implica el sombreamientos de unas sobre otras de forma que la radiación directa sobre la superficie de las fachadas está limitada.
Condiciones de las fachadas:
El diseño de la envolvente mediante una piel exterior serigrafiada está destinado a producir un sombreamiento sobre el interior la fachada y reducir el impacto térmico y de incidencia solar, fomentando las medidas pasivas protección. La piel interior está concebida para garantizar las condiciones de bienestar y estanqueidad mediante muro cortina con vidrios de control solar y transmitancia adecuados. Igualmente se disponen estores enrollables para que cada usuario disponga de la cantidad de luz.
Los colores de las fachadas son claros, con un coeficiente de reflectancia media mínima de 0,5.

Condiciones de las cubiertas:
La cubierta del edificio está considerada como la quinta fachada las consideraciones son las mismas que se han tenido en cuenta sobre los cerramientos verticales.
En ella se disponen los equipos de de la captación de energía solar de forma que su impacto visual y de generación de ruido sea mínimo.

Criterios de sostenibilidad aplicados a los espacios libres
Criterios tendentes a una gestión sostenible del agua:
Minimizar las superficies impermeables, y maximización de pavimentos permeables Separación en las bajantes de los edificios de la red de aguas grises no depuradas de la red de pluviales, para evitar la contaminación de éstas últimas.
Aplicación de un tratamiento depurador de aguas grises previo a su almacenamiento y utilización como agua regenerada para riego de jardines privados, recarga de cisternas de inodoros y aguas de Baldeo.
Optimización de las necesidades hídricas de las zonas verdes, mediante la selección de especies, los pavimentos y los desniveles Colocación de arbolado caduco
