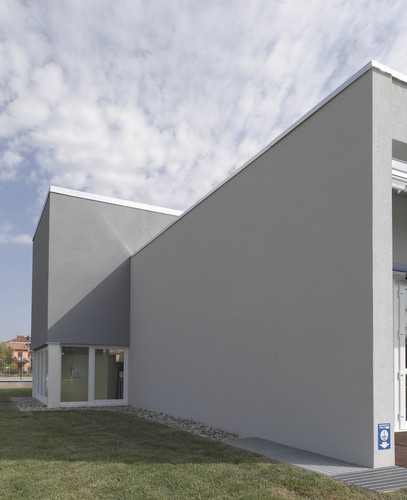

Esterno angolo Nord-Ovest
Alessandro Ciampi. Published on October 26, 2011.
Il progetto, definito a seguito di procedura di gara, effettuata invitando 5 studi pre-selezionati in base al curriculum specifico, nasce dalla precisa richiesta della Committenza di realizzare un nuovo servizio per l’infanzia con caratteristiche innovative; sia per ciò che concerne il sistema di realizzazione, sia per le sue modalità di utilizzo. I progettisti hanno quindi proposto una costruzione “a secco” con la duplice finalità di ottimizzare i tempi di realizzazione ed di avere dati certi sul rendimento termico del complesso. Tale metodologia, che prevede il montaggio di grandi elementi/parete, permette inoltre di realizzare un edificio estremamente permeabile e trasformabile. Tramite pareti mobili scorrevoli si è reso possibile ri-modulare gli spazi didattici a seconda delle effettive esigenze creando, con semplici e rapide operazioni attuabili dalle educatrici, ambiti percettivamente e dimensionalmente molto diversi. La concatenazione delle funzioni e il loro dimensionamento, sono stati conformati in accordo con l’Ente promotore ed i Gestori finali, una Cooperativa sociale con convezione già in essere con il Comune. L’edificio è stato progettato per raggiungere la Classe Energetica A, seguendo gli standard della Regione Lombardia CENED.

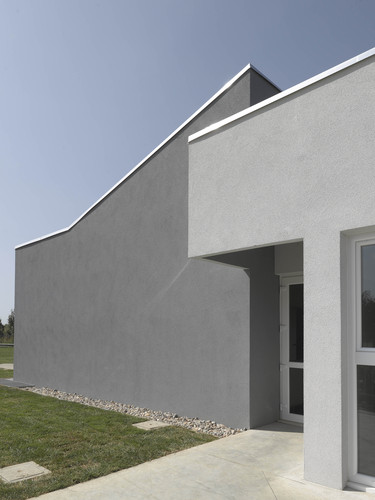

Dettaglio angolo Nord-Ovest
Alessandro Ciampi. Published on October 26, 2011.
Indici sintetici sulle caratteristiche termiche Prestazione energetica edificio 3,48 kWh/m2 anno Classe A Zona E 3 < EPH > 6 Valore medio trasmittanza pareti U = 0,18 W/m2K Valore medio trasmittanza solaio a terra U = 0,13 W/m2K Valore medio trasmittanza solaio copertura U = 0,16 W/m2K Valore medio trasmittanza infissi U = 1,25 W/m2K

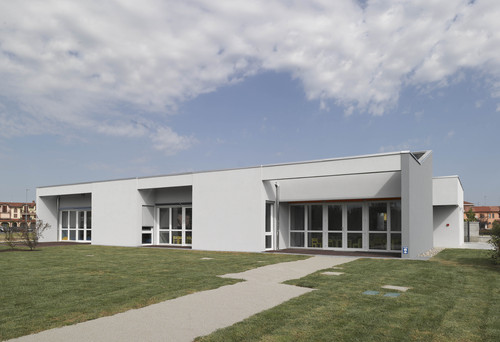

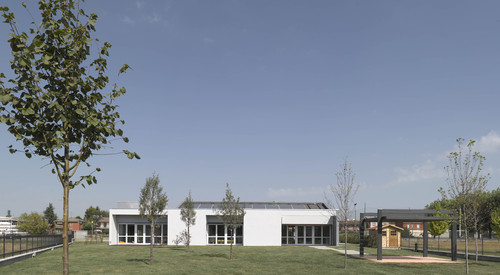

Prospetto Sud
Alessandro Ciampi. Published on October 26, 2011.
Dotazioni impiantistiche Sistema di riscaldamento/raffrescamento con pompa di calore aria/acqua COP da 3 a 4,1 Pannelli radianti a pavimento e deumidificatori a parete Sistema di ricambio e trattamento dell’aria mediante canali e bocchette a bassa velocità, sistema ad alta efficienza di recupero calore latente Impianto fotovoltaico integrato nella copertura potenza nominale 15 kW

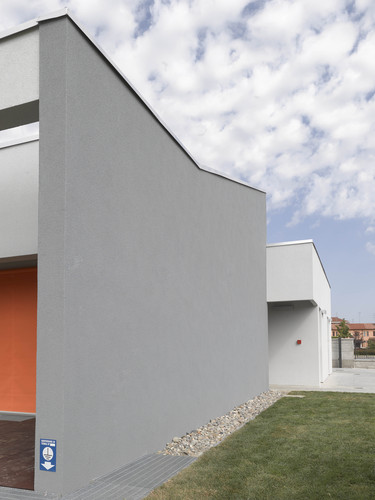

Angolo Sud-Ovest
Alessandro Ciampi. Published on October 26, 2011.
Progettisti bc studio _ Arch. Ilaria Bizzo e Arch. Stefano Cornacchini Professionista junior Arch. Alessandro Roveri _ Ing. Renato Borrini _ Impianti meccanici Studio El-Tec Per Ind. Enrico Salomoni _ Impianti elettrici Ing. Isaac Fiorini _ Strutture Committente Amministrazione Comunale di Montanaso Lombardo (LO) Responsabile Unico del Procedimento Arch. Alessandro Carminati Importo lavori 865.000 € Progetto 2009-2010 Realizzazione 2010-2011 Impresa EcoCostruzioni Sordio (LO Reponsabile di commessa Geom. Massimiliano Ferrari
Alessandro Ciampi. Published on October 26, 2011.
Dati dimensionali Superficie lotto 2425 mq Superficie edificio 400 mq Volumetria 1600 mc circa
Alessandro Ciampi. Published on October 26, 2011.

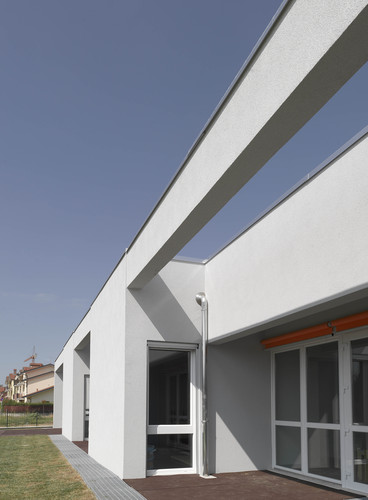

Dettaglio logge lato Sud
Alessandro Ciampi. Published on October 26, 2011.
Prospetto Est
Alessandro Ciampi. Published on October 26, 2011.
Prospetto Est
Alessandro Ciampi. Published on October 26, 2011.

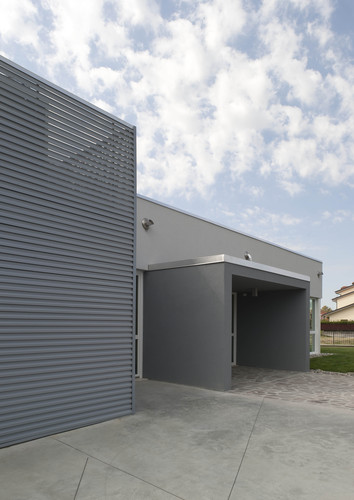

Prospetto Nord ingresso e locali tecnici
Alessandro Ciampi. Published on October 26, 2011.

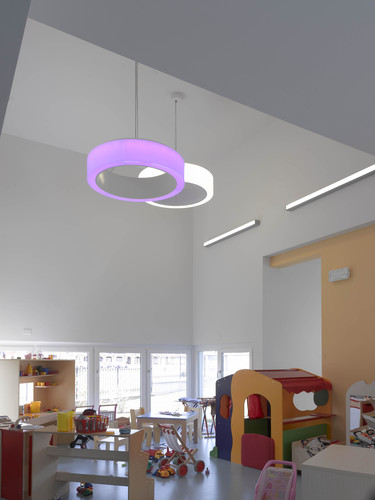

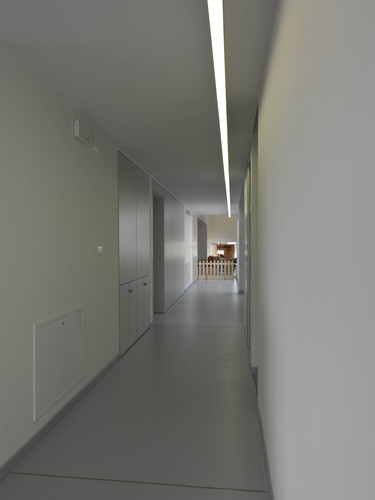

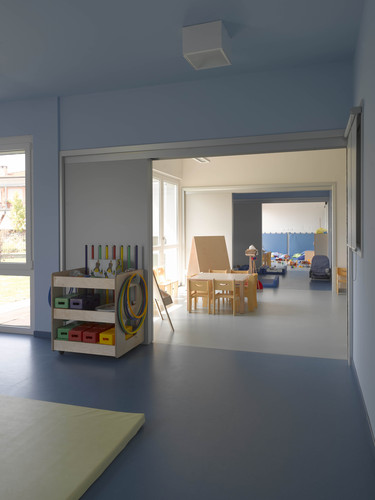

Interni
Alessandro Ciampi. Published on October 26, 2011.

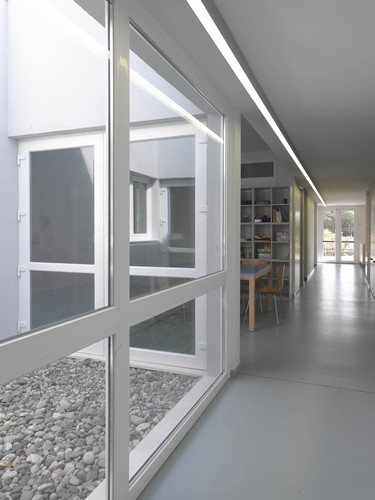

Interni
Alessandro Ciampi. Published on October 26, 2011.

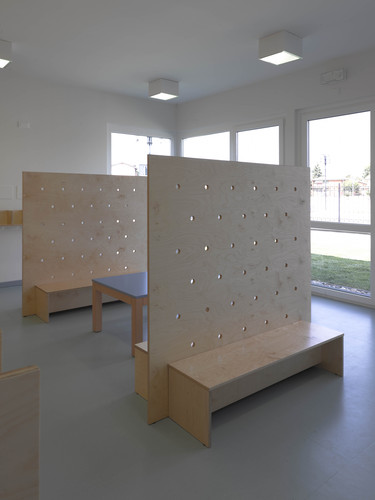

Interni
Alessandro Ciampi. Published on October 26, 2011.
Alessandro Ciampi. Published on October 26, 2011.
Interni
Alessandro Ciampi. Published on October 26, 2011.

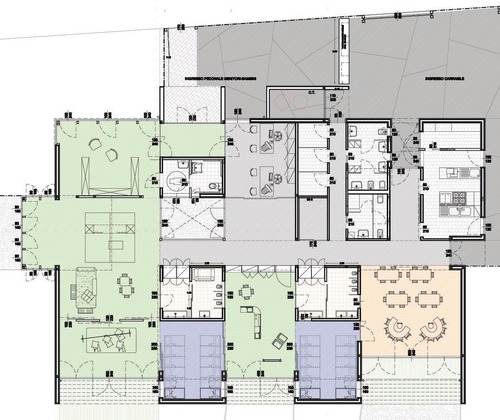

Pianta
© bc studio _ Ilaria Bizzo Stefano Cornacchini . Published on October 26, 2011.

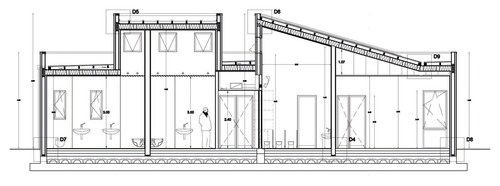

Sezione
© bc studio _ Ilaria Bizzo Stefano Cornacchini . Published on October 26, 2011.
