Rovigo (RO), Italia

Edifici sperimentali di Edilizia Residenziale Pubblica a basso impatto ambientale ed a forte contenuto innovativo

Partecipazione al concorso

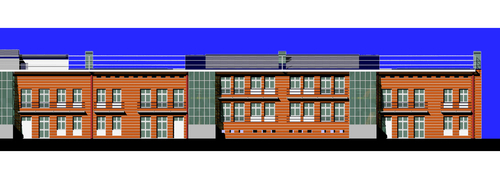

Emi-prospetto sud

Il Bando di Concorso stabiliva che il progetto venisse riferito ad una “ipotetica area edificabile”. Di conseguenza: - è stato ipotizzato un lotto teorico rettangolare, servito, su uno dei lati lunghi, da un’ipotetica strada carrabile ad essa esterna, implicando così l’ipotesi che – per un equilibrato consumo di territorio – la medesima strada possa trovarsi a servizio di un lotto analogo sul fronte opposto; - si è redatto il progetto immaginando che il lotto teorico sia esposto a Nord sul lato strada; quindi, nel caso di raddoppiamento della edificazione sul lato opposto della strada, l’esposizione del complesso edilizio simmetrico o analogo sarebbe opposta, con il lato Sud sulla strada medesima; - perché le UMI progettate potessero eleggersi a tipi ripetibili, le si è studiate in modo che gli ambienti di soggiorno risultino sempre esposti a Sud. Gli alloggi sono semplicemente ribaltabili, senza modifiche della distribuzione interna e della volumetria complessiva, restando invariati gli accessi dalla strada (ingressi delle auto ai garage e ai posti auto a raso; ingressi pedonali alle sistemazioni esterne) e restando altresì invariati gli ingressi ai gruppi-scala e i gruppi-scala medesimi come orientamento e verso (e quindi gli ingressi agli alloggi dai pianerottoli). Ugualmente ribaltabili sono le aperture in facciata e le serre solari attestate sul lato sud della scala.

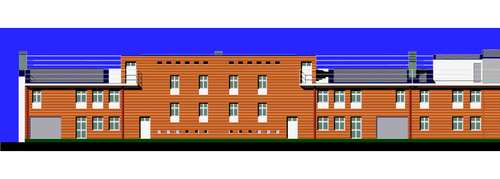

Emi-prospetto nord

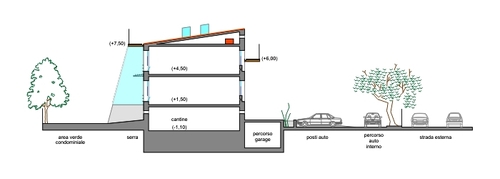

La UMI-tipo proposta, un accorpamento di 4 alloggi, è articolata, su livelli sfalsati, ai due fianchi di una scala dalle ampie rampe (larghezza ml 1,50: con possibilità di montascale). Da un lato vengono a trovarsi: un alloggio al piano terreno, destinato eventualmente a disabili motori, con garage al piano, e un alloggio di grande quadratura al piano primo; dall’altro lato si dispongono, ai livelli ammezzati, 2 alloggi uguali di quadratura media. Sotto il gruppo ammezzati trovano posto in seminterrato (con aperture all’esterno per la ventilazione naturale) le 4 cantine richieste. Sotto i due alloggi al PT e primo piano, alla quota -2.80, si trovano invece gli altri 3 garage ai quali si accede da un percorso interrato, comune a tutto il complesso edilizio, servito da rampe esterne a senso unico di marcia.

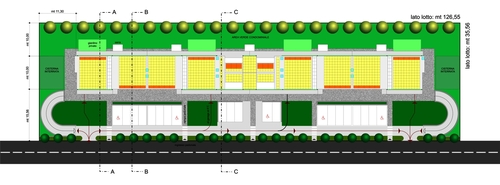

Piano d'insieme

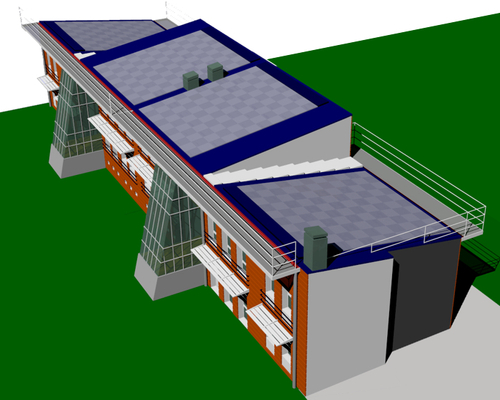

Il gioco dei livelli sfalsati, a parte la connotazione funzionale (accessi ai garage al PT / alloggio disabili al PT / disposizione in seminterrato delle cantine), è stato utilizzato ed esaltato nella forte caratterizzazione del complesso delle coperture. Queste ultime consistono, per ogni UMI, in due falde dalla pendenza opposta, attrezzate con tecnologie solari, i cui piani di gronda – anch’essi sfalsati – sono affiancati da passerelle, collegate da una rampa in copertura, che: consentono l’accesso agli impianti solari, creano nell’accorpamento un segno continuo di coronamento del complesso, fungono da protezione delle facciate sottostanti, e costituiscono la chiusura superiore delle serre solari. La non forte pendenza delle falde opposte è anch’essa funzionale all’ipotesi di ribaltamento della esposizione del complesso, in modo che entrambe ottengano irraggiamenti solari poco dissimili.

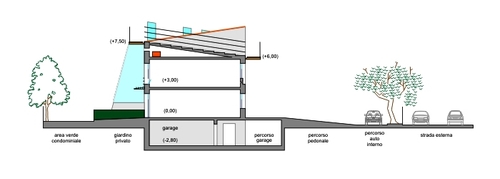

Sezione A

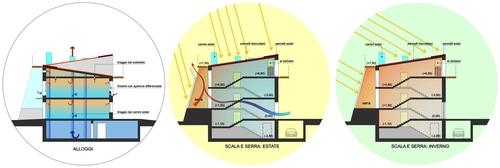

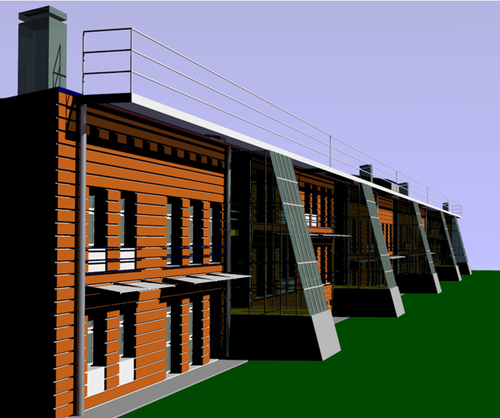

Le coperture della UMI-tipo accolgono impianti per la captazione di energia solare. In particolare sono previste delle fasce di pannelli per solare termico (produzione acqua calda) lungo le parti più alte delle falde; mentre la gran parte delle stesse ospita delle aree di pannelli solari fotovoltaici (produzione energia elettrica). La proposta progettuale prevede la raccolta delle acque grigie in cisterne interrate alle due estremità del lotto d’intervento, e quindi scarichi a doppio circuito. Le gronde principali di raccolta delle acque piovane corrono lungo le passerelle e conducono a 4 pluviali per ogni UMI. Particolare attenzione è stata posta agli aspetti della ventilazione naturale di tutti gli interni: - i lati sud dei corpi scala terminano in “serre solari”, che collaborano al mantenimento del comfort climatico sia in inverno (forte irraggiamento a serra chiusa) che in estate (effetto tiraggio di aria fresca da nord a serra aperta). - nei cavedi tra le UMI corrono le canne dei “camini solari”, dall’interrato alle coperture. Il tiraggio dell’aria fresca dal piano basso avviene grazie al differenziale termico dato dall’accumulo di calore in copertura, e consente il ricambio d’aria, attraverso opportune bocche di ventilazione, in tutti gli allloggi. - tutte le finestre, dotate di tapparelle, hanno aperture differenziate; in particolare, sono previsti 2 tipi di finestre: a) sulla parete sud, finestre a 30 cm dal calpestio, con le specchiature inferiore, superiore e centrale apribili separatamente (e protezione esterna in ringhiere metalliche); b) su tutte le facciate, finestre a 90 cm dal calpestio, con specchiature superiore e inferiore apribili separatamente nonché bocche di ventilazione in basso nel parapetto murario.
