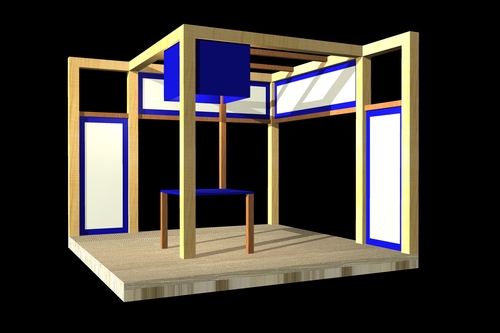

Modulo base

© Elisabetta Scalora . Pubblicata il 04 Novembre 2011.

L’idea progettuale nasce dalla composizione di un quadrato di base, 4×4, e di altri via via più piccoli, la loro composizione a scacchiera determina un gioco di pieni e vuoti Riscontrabile sia in pianta che nei prospetti, in cui si formano dei rettangoli che costituiscono i pannelli espositivi. In prossimità dei due lati liberi, dai quali si accede allo stand, si trova un piano di appoggio, per eventuali volantini e depliant pubblicitari, sormontato da un cubo formato da pannelli in legno verniciato in cui al suo interno è possibile alloggiarvi un punto luce, mentre all’esterno delle insegne pubblicitarie.

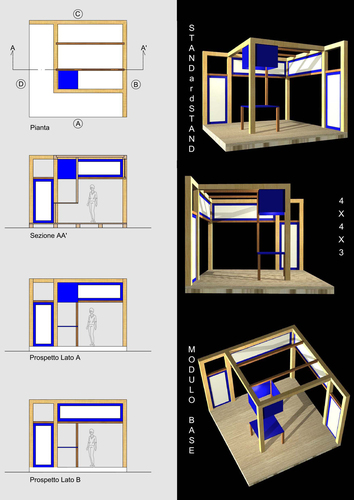

Tavola di concorso

© Elisabetta Scalora . Pubblicata il 04 Novembre 2011.

Lo stand è costituito da un modulo base di 16 mq (4×4) e altezza 3 metri e consta di due lati completamente liberi, ne consegue la possibilità di accostamento lungo un solo asse (x o y) o lungo entrambi (x e y).

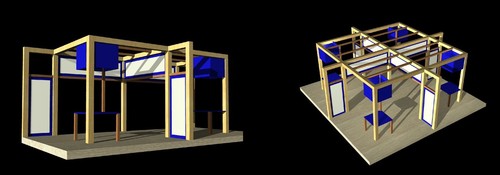

Aggregazioni possibili

© Elisabetta Scalora . Pubblicata il 04 Novembre 2011.

Lo stand è realizzato interamente con travi in legno lamellare e pannelli in legno, le sezioni utilizzate sono: 16×16 cm per la struttura principale e 8×8 cm per la struttura secondaria. Il progetto è stato pensato per garantire una maggiore velocità di montaggio ed un facile assemblaggio mantenendo dei costi di realizzazione bassi poiché il volume di legno impiegato è modesto.

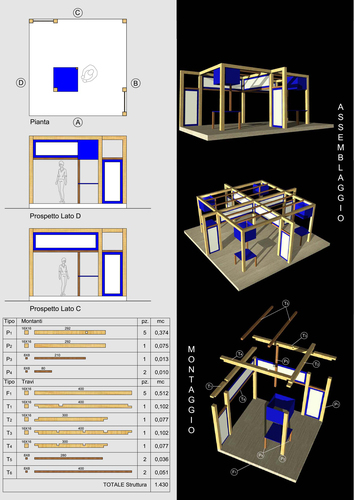

Tavola di concorso

© Elisabetta Scalora . Pubblicata il 04 Novembre 2011.

Le connessioni utilizzate sono del tipo legno – legno e viti a filettatura totale del tipo konstrux, le tamponature essendo di modesta entità (circa mq 7,5) sono con pannelli in legno verniciati da 1 cm, il piano di appoggio è realizzato con un pannello in legno da 3 cm anch’esso verniciato. Il volume di legno utilizzato per la realizzazione della struttura è di 1,43 mc, escluso il legno impiegato per i pannelli espositivi, la pedana ed il piano di appoggio che ammontano a 0,43 mc, per volume complessivo di 1,86 mc.
