Prospetto generale Est

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

L’intervento prevede la totale ristrutturazione di una villa monofamiliare di 400 mq e un ampliamento di 160 mq. Il corpo esistente è interamente ridisegnato con la realizzazione di facciate in legno con sistemi di schermatura a graticcio. Dalle autorimesse (di nuova costruzione) una distribuzione verticale attraversa tutto l’intervento e distribuisce le differenti unità immobiliari. Il nuovo corpo dell’ampliamento (160 mq) è realizzato in legno con una tecnologia a pannelli. La scelta permette di assecondare le caratteristiche meccaniche del terreno, poco adatte ad accogliere carichi gravosi e soprattutto permette una realizzazione estremamente rapida del cantiere, necessaria data la breve durata della stagione utile ai lavori. L’edificio sarà interamente montato sulla base realizzata in muratura.

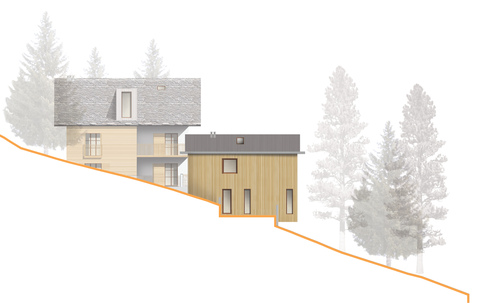

Prospetto Sud generale

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

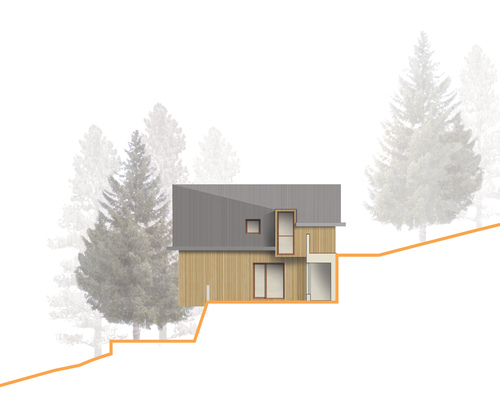

Prospetto Nord Ampliamento

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

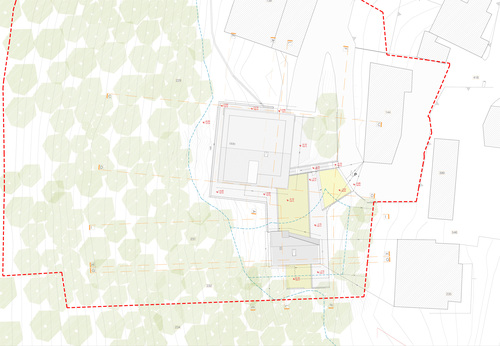

Planimetria Generale

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

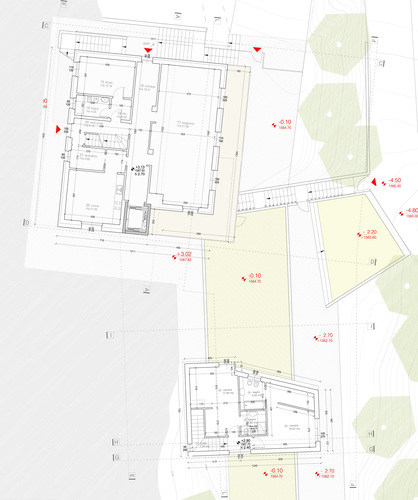

Pianta piano terra

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

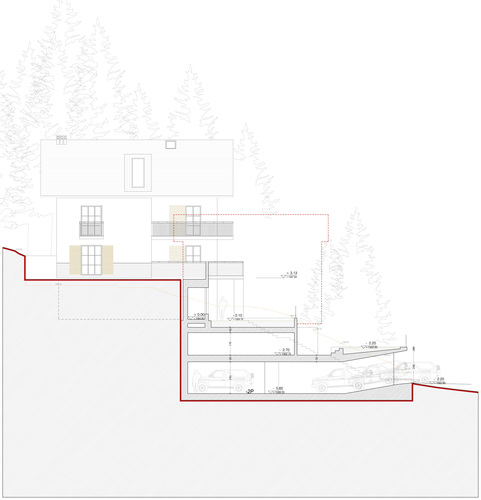

Sezione trasversale

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

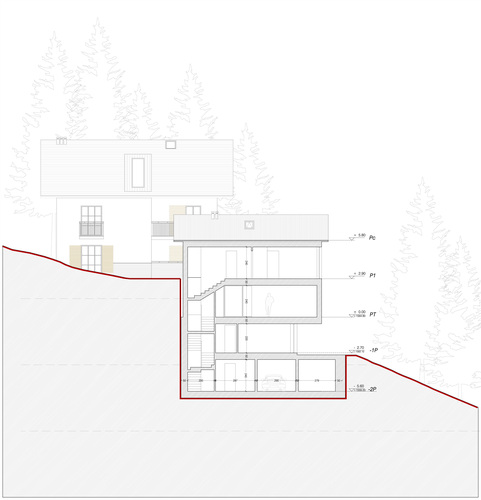

Sezione trasversale

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

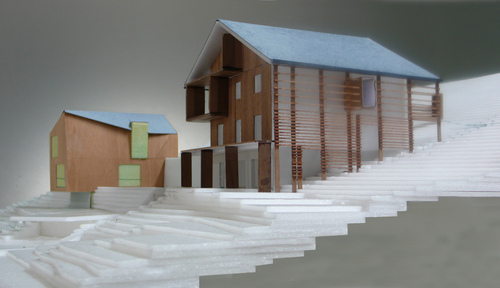

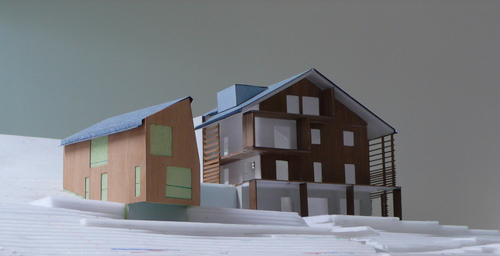

Vista modelllo

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

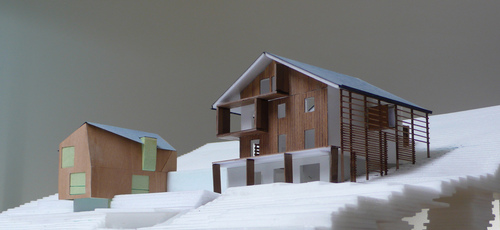

Vista modelllo

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

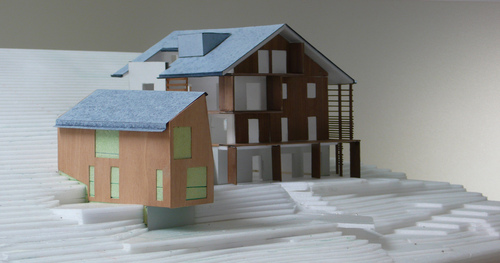

Vista modello

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

Vista modello

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.

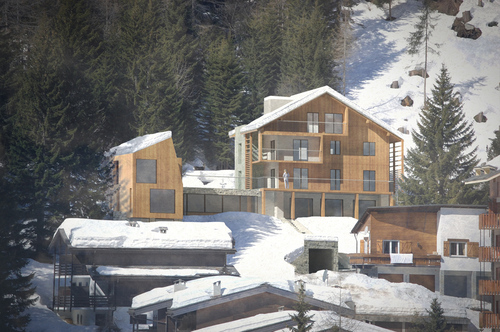

inserimento ambientale

© consalez rossi architetti associati . Pubblicata il 16 Dicembre 2011.
