Madrid, Spain

Concurso de ideas - Escuelas Pías de San Antón - Nueva sede del COAM

Centro de Documentación de arquitectura y Equipamientos públicos municipales

Dürig AG

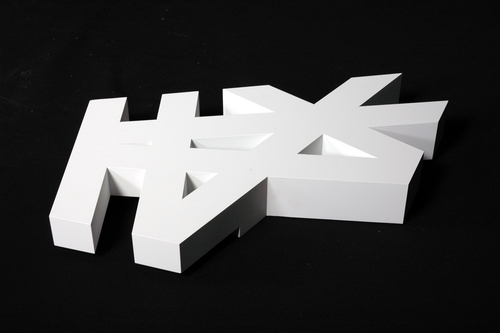

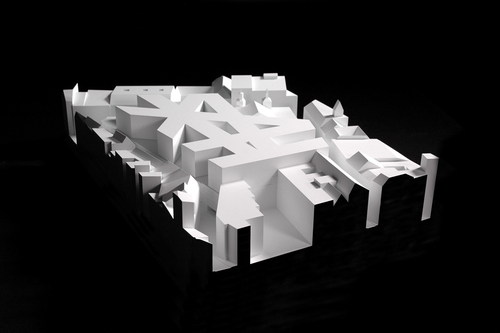

Maqueta

Descripción del proyecto: Plaza de San Antón

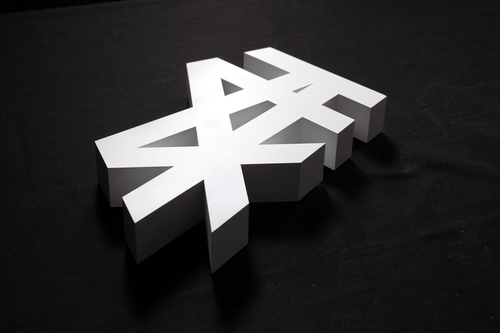

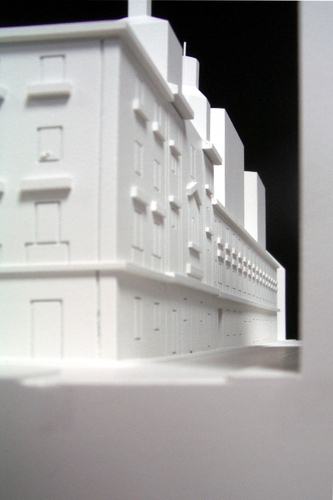

Maqueta

Idea Muchos diferentes y atractivos usos, buena parte accesibles al público, se acomodan en un edificio. Los diferentes espacios de los patios pequeños del antiguo complejo se unen formando al mismo tiempo un gran patio interior cubierto, que se transforma en plaza, centro, distribuidor y espacio de tránsito. La nueva apertura urbana en este barrio de alta densidad y carente de espacios urbanos cubre las necesidades sociales y recreativas.

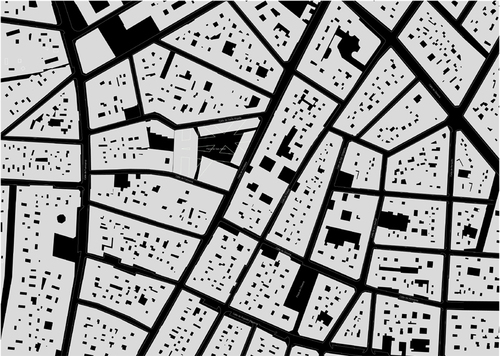

Plano de situación

Programa Las funciones municipales y públicas (COAM, biblioteca, restaurante, piscina, escuela infantil) se agrupan alrededor, por encima y por debajo de la plaza. Se convierte en el centro espacial y funcional del edificio y en un símbolo de la vitalidad del barrio. Al mismo tiempo forma una plataforma para actividades diversas y cambiantes.

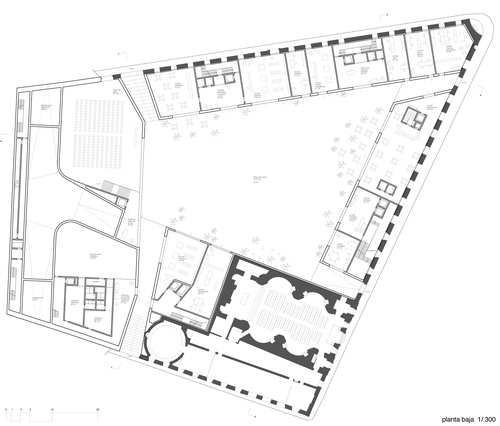

Planta Baja

Expresión arquitectónica El concepto arquitectónico prevé dos partes constructivas. Una está formada por el zócalo (base) sólido de tres plantas que se oculta detrás de la fachada existente que define la plaza central. La otra está definida por la trama de la cubierta de tres plantas en forma de micado. Esta geometría posee extremos / frentes abiertos que favorecen la iluminación de los espacios interiores. Ambas partes revelan la intervención y la construcción transmitiendo ligereza a la misma, estructurando y dando ritmo a la fachada.

Primera planta

Estructura de cubierta La estructura de la cubierta consiste de vigas de triple planta que se cruzan en diversos puntos dándole estabilidad a la misma y reduciendo las envergaduras necesarias. Estas vigas detienen los patios creando unas condiciones optimas entre ellas para la iluminacion de la plaza situada debajo.

Segunda planta

Materialización Las fachadas y la iglesia como elementos de restauración obligatoria se mantienen. Las fachadas nuevas hacia las calles y hacia la plaza interior se revisten con piedra analógicamente a la ya existente. Las ventanas se posicionan libremente según las necesidades funcionales. La estructura de la cubierta en parte se aísla y en parte se acristala y se cubre con mayas o láminas metálicas que actúan de celosilla.

Planta ampliación

Distribuidor La plaza interior es espacio transitado, espacio urbano y espacio distribuidor central para todo el edificio. Desde este punto se puede acceder a todas las entradas.

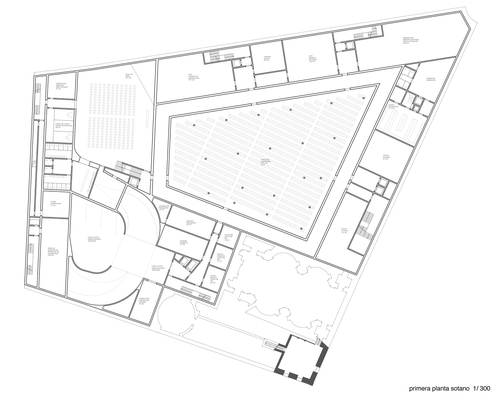

Planta sótano

Salidas de emergencia Todas las salidas de emergencia conducen directamente hacia el exterior o hacia las galerías que conectan la plaza con las calles.

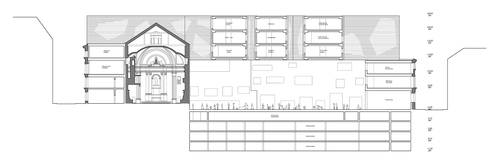

Sección AA

Archivo de expedientes Todo el archivo está situado en la primera planta subterránea. Este espacio se puede transformar en el futuro en aparcamientos o almacén. El archivo está separado del edificio colindante por unos muros resistentes al fuego y un pasillo de tres metros de ancho de acuerdo con la normativa vigente.

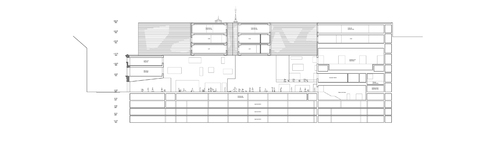

Sección BB

Iglesia La iglesia de San Antón está completamente integrada en el edifico conservando y garantizando su independencia de accesibilidad y funcionalidad.

Alzado desplegado

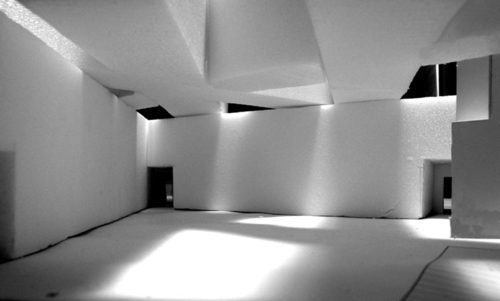

Maqueta estudio luz y sombra

Rendering patio

Perspectiva calle

Ampliación
