Nuovi Edifici Ad Alta' Sostenibilita' Per L'edilizia Residenziale Pubblica A Grumello Al Piano

Matteo Casari, Manuel Tironi, Andrea Colleoni, Davide Brevi, Roger Colombo, Carla Pinto, Andrea Angelo Previtali

CORTE INTERNA VERSO IL PARCO AGRICOLO

Il complesso in progetto è costituito da due edifici in linea tra loro paralleli, indipendenti e allineati lungo una direttrice est-ovest. I due fabbricati delimitano uno spazio vuoto, un declivio che con una lieve pendenza collega il nucleo abitato di Grumello al Piano ad una delle aree interessate dal progetto del Parco Agricolo Ecologico Sud.

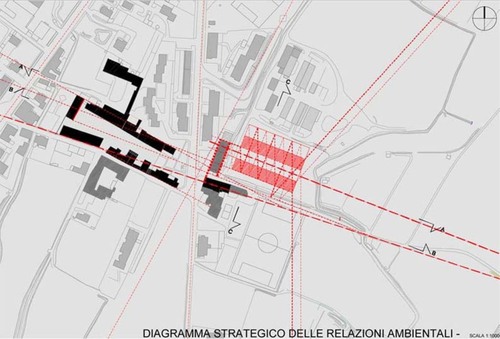

DIAGRAMMA STRATEGICO

Con questo piano lAmministrazione intende creare una cintura verde a sud del centro abitato di Bergamo che si sviluppi lungo la direttrice nord-sud. Su scala territoriale questo programma possiede una particolare valenza ambientale e paesaggistica; costituisce infatti, nel disegno dellarea urbana di Bergamo, una spina verde di penetrazione che, pur in un contesto densamente urbanizzato e infrastrutturato, garantisce la continuità degli spazi aperti dalla pianura fin dentro il tessuto della città.

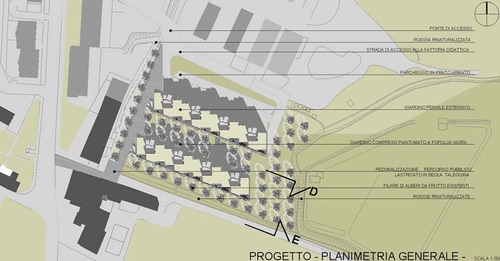

PLANIVOLUMETRICO

Limpianto da noi promosso interpreta il programma territoriale alla scala dellarchitettura eleggendosi, specie perché inserito in un tessuto notevolmente frammentato, come elemento di demarcazione, di discontinuità e di orientamento. Questo schema generatore della forma cerca quindi di interpretare consapevolmente e prima di tutto le scelte del piano.

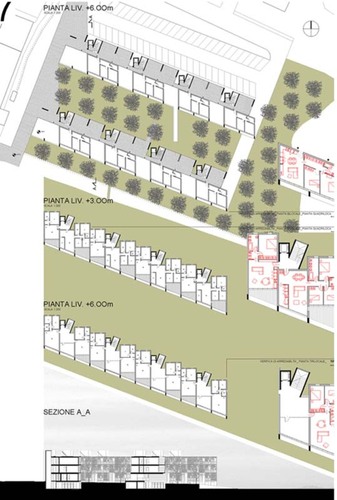

PIANTE VARI LIVELLI

Nella scala locale invece larchitettura si appella al tipo e alle sue regole di formazione: le altezze contenute dei due corpi di fabbrica, gli spessori e gli spazi aperti alludono per analogia agli edifici e alle corti smembrate che caratterizzano il vicino nucleo storico.

PROSPETTO SUD

I due edifici consentono insieme di dotare Grumello al Piano di 40 nuovi alloggi popolari. Entrambi sono pensati con lo stesso sistema costruttivo e sono identici sia nella planimetria che nello schema organizzativo dello spazio interno. Limpianto strutturale è costituito da un telaio in cemento armato a vista nelle cui campate si inseriscono cellule abitative di diverse dimensioni. Tali box (si tratta di fatto di moduli autonomi), sono costituiti da pannelli autoportanti in legno lamellare assemblati a secco.

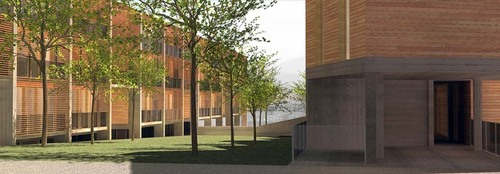

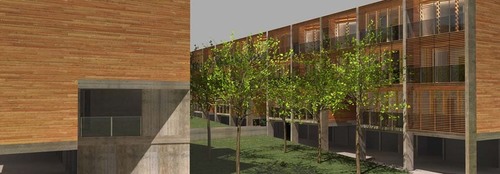

CORTE INTERNA

Questa soluzione afferisce alla necessità di rintracciare anche qui una regola del progetto: non si poteva infatti eludere la reciproca diversità dei materiali (cemento e legno) e dei loro caratteri, inducendo anzi con più forza a riflessioni sulle ragioni della differenza (portato/portante e servito/servente). La resistenza alla dissimulazione delle ragioni materiali e ad un estetica che induce spesso per ignoranza o per ignavia a livellare, pur nella complessità degli attuali sistemi costruttivi, i vari prodotti architettonici finiti; porta spesso a ricadute positive su vari fronti: questo impianto, ad esempio, limita i ponti termici derivanti dallutilizzo del calcestruzzo contribuendo a rendere perfettamente isolati gli appartamenti.

CORTE INTERNA

Il telaio strutturale primario in cemento armato ha per giacitura lo stesso orientamento dei confini del lotto e delle due anse della Roggia Puggia che lo delimitano a nord e ad ovest, mentre le cellule subiscono una leggera rotazione rispetto a questo, andando ad allinearsi perfettamente lungo la direttrice nord-sud al fine di garantire, come si vedrà oltre, un ottimale soleggiamento e liberando parte della visuale verso il parco agli appartamenti posti nelledificio a nord.

ALLOGGIO

Tutti gli alloggi inoltre godono di un doppio affaccio, a nord e a sud, ciò permette di mantenere uno schema distributivo simile anche per appartamenti di diverso taglio: tutti infatti hanno il soggiorno rivolto a sud schermato dal sistema delle logge, e le camere e i servizi a nord.

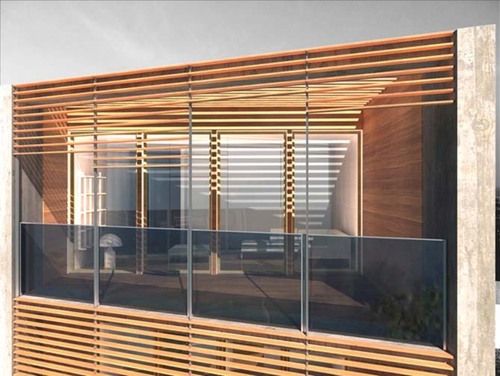

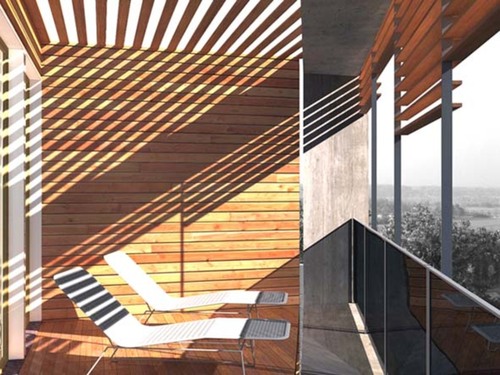

LOGGIA

Gli elementi costituenti il brise-soleil che ricopre le logge sono il larice come pure il rivestimento delle strutture lignee costituenti le cellule abitative.

ALLOGGIO

DESCRIZIONE DELLE TECNICHE DELLA BIOARCHITETTURA UTILIZZATE

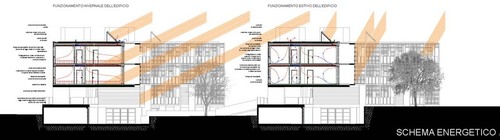

SEZIONE ENERGETICA

Lorientamento

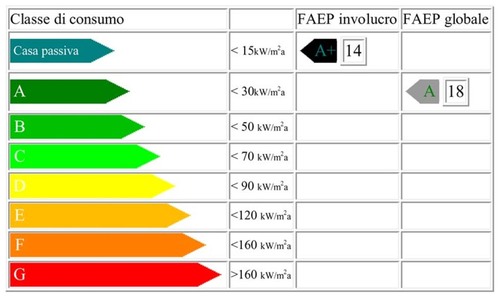

CLASSE DI CONSUMO

Al fine di ottenere il miglior apporto solare, gli edifici di nuova costruzione sono stati progettati con lasse longitudinale principale disposto lungo la direttrice Est-Ovest, con una distanza fra i due edifici (tenuta conto la loro altezza) tale da garantire nelle peggiori condizioni stagionali il minimo ombreggiamento delledificio a nord. Questo accorgimento permette di ottimizzare lo sfruttamento della luce naturale ai fini del risparmio energetico e del comfort visivo, ma soprattutto di favorire un accesso ottimale della radiazione solare anche nella peggiore delle giornate invernali (calcolata nel 21dicembre).

I sistemi di costruzione sono quelli della tecnologia del legno multistrato sia per le strutture che per i tramezzi. Tali pannelli sono costituiti: da una struttura in legno con coibentazione in fibra di legno e strato impermeabilizzante in poliefine; materiali quindi rinnovabili, eco-compatibili e riciclabili.

Le cellule abitative assemblate mediante il semplice fissaggio dei già descritti pannelli prefabbricati, permettono una realizzazione delle opere in tempi significativamente più brevi rispetto a quelli del cantiere tradizionale e producono effetti positivi quali: maggior comfort termoigrometrico, migliore isolamento termico e acustico, minor consumo di energia in fase di produzione.

Le coperture previste sono piane e realizzate a verde pensile estensivo, tale tecnologia induce la riduzione delle escursioni termiche quindi: degli shock termici del manto impermeabile, dei movimenti strutturali delledificio; oltre che proteggere gli strati componenti la copertura e gli strati più esposti dallazione disgregante gelodisgelo.

La climatizzazione è basata sulluso attivo dellenergia solare.

La produzione del calore è prevista attraverso linstallazione di pannelli solari e caldaie ad alto rendimento in cascata con tecnologia a condensazione e funzionanti a gas metano.

La ventilazione oltre che essere garantita da serramenti apribili, dimensionati secondo il regolamento digiene, è prevista attraverso la disposizione di condotte di ventilazione, che favoriscono lestrazione naturale dellaria calda sfruttando leffetto camino e applicando delle tecnologie della ventilazione meccanica controllata con recupero di calore.

Lapplicazione di un sistema di simulazione del comportamento energetico del fabbricato ha consentito attraverso la valutazione dei suoi dati fisici e dei dati climatici relativi di Grumello al piano di stabilire il rendimento energetico relativo ai consumi invernali.

E stato quindi possibile stimare un fabbisogno energetico di 16,76 kWh/mq anno e un Fabbisogno Annuo di Energia Primaria (FAEP) di 19,36 KWh/mq./anno (318,237MJ-88.399 KWh/anno). Un risultato largamente inferiore ai 30 KWh/mq/anno previsti dalla Provincia di Bolzano e da quella di Milano per la classe A energetica da assegnare agli edifici più virtuosi.
