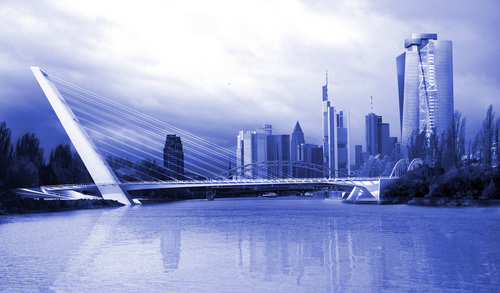

Vista dal fiume Meno verso Francoforte

© Federico Foschi . Pubblicata il 04 Agosto 2008.

L’obbiettivo del progetto è: migliorare la circolazione stradale nella zona est della città (Ostend) Il progetto includeva da un lato il restauro di un vecchio ponte adiacente del 1910,in muratura, lungo mt 263,00 e largo 17.10 mt, con corsie: 11.00 mt nel 1913 gli archi furono tamponati ai fianchi.

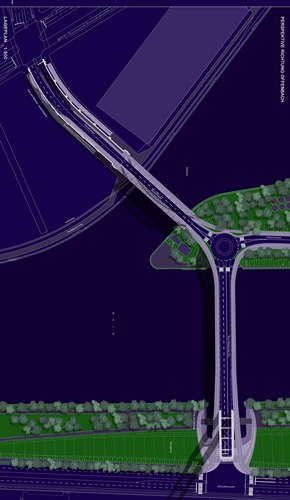

Planimetria generale

© Federico Foschi . Pubblicata il 04 Agosto 2008.

Il nuovo ponte ha una lunghezza di mt. 215.00 e venendo da Offenback è il primo può avere la funzione di porta della città. L’altezza rispetto il pelo libero dell’acqua (+94.30) è mt. 6.40 Le corsie sono: 2 da nord a sud ed 1 da sud a nord. Le piste ciclabili e le piste pedonali sono su ogni lato del ponte Larghezza del ponte è mt. 19.45 Sono previste più rampe ciclabili/pedonali di collegamento al ponte Il nuovo ponte è strallato, realizzato in acciaio e con un alto portale in c.a. sagomato. La caratteristica tecnologica peculiare è l’assenza di cavi di controspinta che ancorino al terreno retrostante l’alto portale in c.a. Dal Punto di vista paesaggistico il portale inclinato si mimetizza con gli alberi dell’argine al navigatore che percorre il fiume, mentre chi percorre la strada da Offenbach verso Francoforte, ne coglierebbe il forte segnale di porta ad est della città.

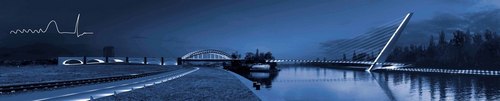

Immagine notturna dal fiume Meno

© Federico Foschi . Pubblicata il 04 Agosto 2008.

Dettagli costruttivi

© Federico Foschi . Pubblicata il 04 Agosto 2008.
