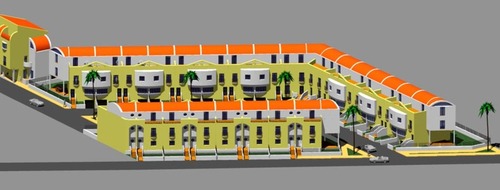

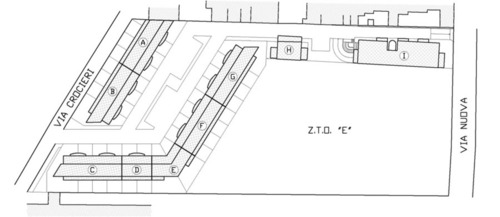

Planivolumetrico

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Il complesso edilizio “Le Palme” sorge nel comune di Torregrotta in Via Crocieri.

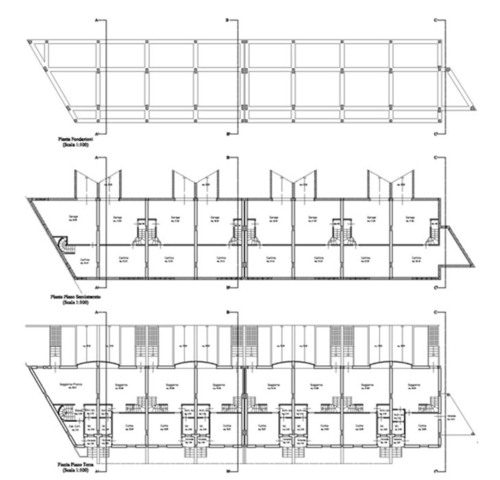

Corpo A-B: Piante Fondazioni, Seminterrato e Terra

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Esso risulta costituito da 9 corpi di fabbrica:

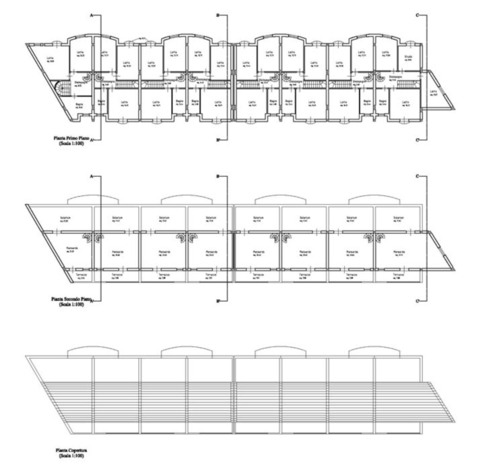

Corpo A-B: Piante Primo Piano, Secondo Piano e Copertura

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo A di N. 4 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

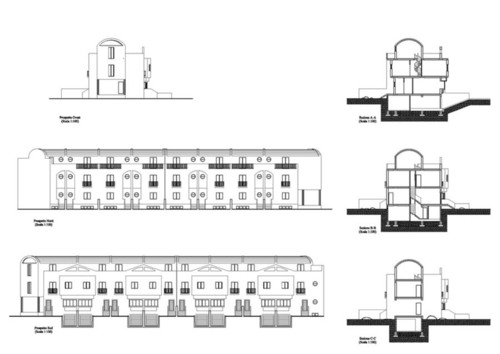

Corpo A-B: Prospetti e Sezioni

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo B di N. 4 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

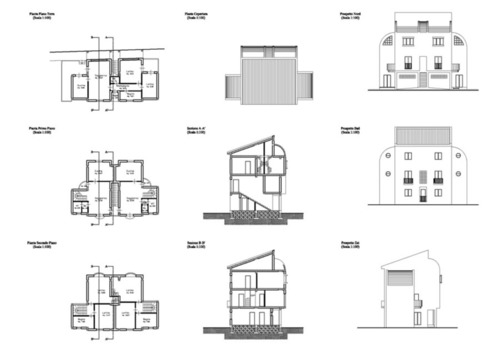

Corpo H: Piante, Prospetti e sezioni

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo C di N. 4 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

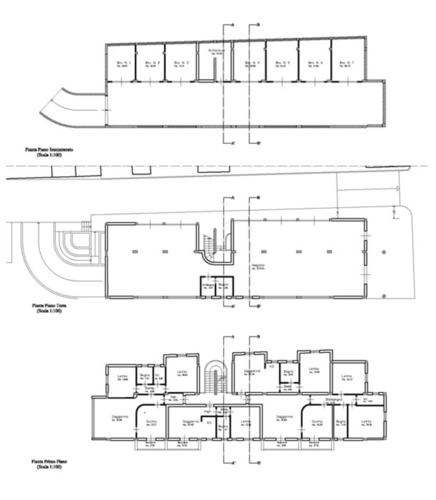

Corpo I: Piante Seminterrato, Terra e Primo piano

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo D di N. 2 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

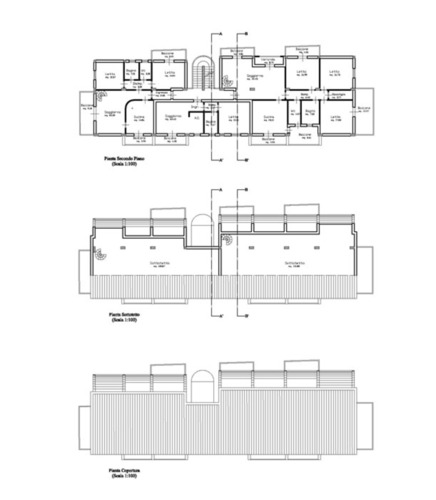

Corpo I: Secondo Piano, Sottotetto e Copertura

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo E di N. 2 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

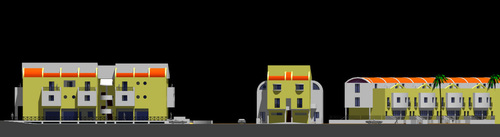

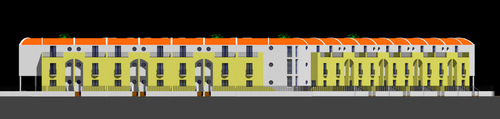

Profili

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo F di N. 4 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

Profili

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo G di N. 4 case a schiera a 3 elevazioni f.t. oltre piano seminterrato

Profili

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo H a 3 elevazioni f.t. (N. 3 appartamenti)

Profili

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Corpo I in linea a 3 elevazioni f.t oltre sottotetto e piano seminterrato (composto da N. 7 appartamenti, piano terra adibito ad attività commerciali, piano seminterrato per N. 7 box auto)

© Marino Famà . Pubblicata il 04 Gennaio 2008.

L’intervento è stato assentito con concessione edilizia N. 2137/03, relativamente ai corpi A-B-C-I, e concessione edilizia N. 2217/05, relativamente ai corpi D-E-F-G.

© Marino Famà . Pubblicata il 04 Gennaio 2008.

Durante i lavori sono state introdotte modifiche che ne hanno in parte snaturato il disegno originario.

© Marino Famà . Pubblicata il 04 Gennaio 2008.

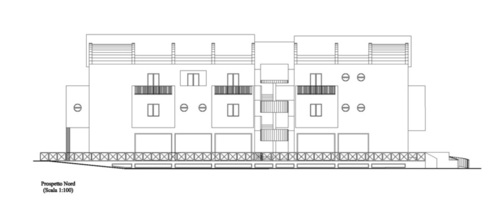

Corpo I: Prospetto principale

© Marino Famà . Pubblicata il 09 Gennaio 2008.

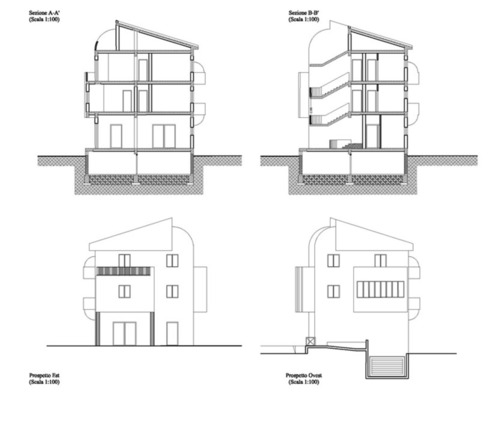

Corpo I: Prospetti e sezioni

© Marino Famà . Pubblicata il 09 Gennaio 2008.

© Marino Famà . Pubblicata il 09 Gennaio 2008.

© Marino Famà . Pubblicata il 13 Febbraio 2008.
