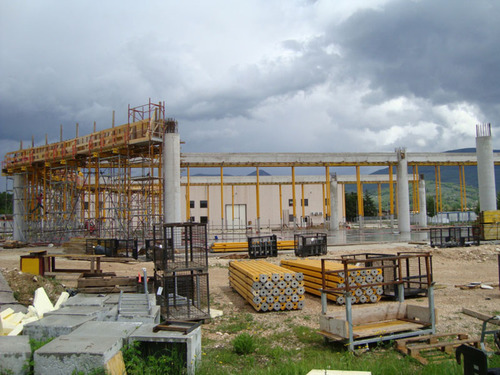

Cantiere in corso, 29 aprile 2009

© ALBERTO PARDUCCI . Pubblicata il 30 Aprile 2009.

Il progetto della costruzione, per la quale erano richiesti ampi spazi liberi, prevede la realizzazione di un fabbricato monopiano di circa 2000 m2, volumetricamente compatto, a pianta ottagonale di 20 metri di lato, 9 m di altezza e circa 6 m di altezza libera interna. La costruzione comprende elementi strutturali di cemento armato gettato in opera (pilastri, pavimento e fondazioni), strutture di acciaio (travature di copertura e strutture portanti delle facciate) ed elementi prefabbricati di cemento armato (pannelli di facciata). La copertura è sostenuta da 12 pilastri circolari di 1 m di diametro (8 perimetrali posti presso i vertici dell’ottagono e 4 in zona centrale) emergenti direttamente dai pali di fondazione. I principali obiettivi perseguiti per rendere ottimale le prestazioni del sistema d’isolamento dell’edificio (“roof isolation”, ossia alla sommità della struttura) sono stati: • minimizzare le eccentricità planimetriche tra il centro delle masse isolate ed il centro di rigidezza del sistema d’isolamento; • rendere nulle o trascurabili le variazioni delle sollecitazioni verticali indotte dal sisma sui dispositivi d’isolamento; • ottenere un piano d’isolamento rigido al livello della copertura.

Cantiere, 29 aprile 2009

© ALBERTO PARDUCCI . Pubblicata il 30 Aprile 2009.

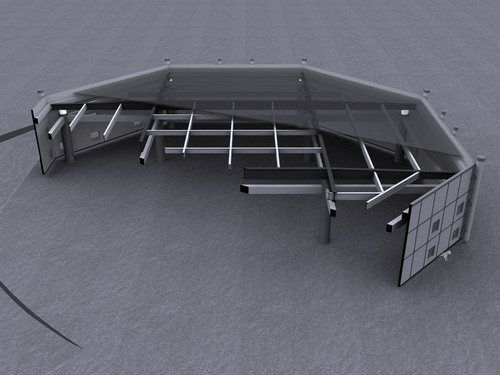

Rendering della struttura isolata in copertura

© ALBERTO PARDUCCI . Pubblicata il 19 Febbraio 2009.

Sezione longitudinale

© ALBERTO PARDUCCI . Pubblicata il 19 Febbraio 2009.

Planimetria generale del centro per i beni culturali

© ALBERTO PARDUCCI . Pubblicata il 19 Febbraio 2009.

Dispositivi di isolamento: isolatori ed appoggi scorrevoli

© ALBERTO PARDUCCI . Pubblicata il 19 Febbraio 2009.

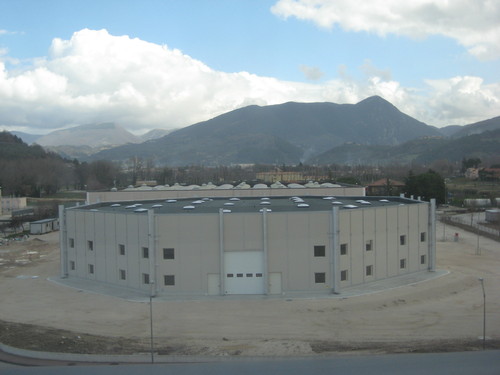

Immagine del complesso, febbraio 2010

© ALBERTO PARDUCCI . Pubblicata il 26 Marzo 2010.
