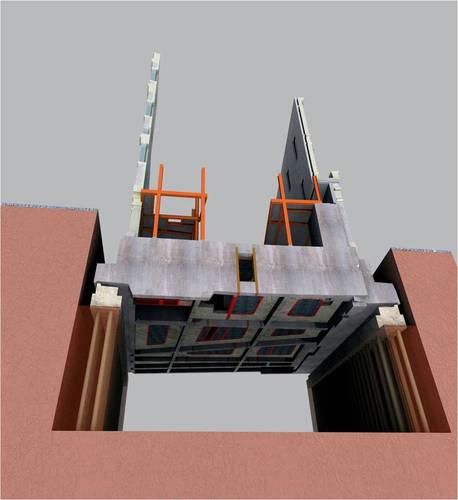

Rendering delle strutture (Ing. Luciano Cardellicchio)

© ALBERTO PARDUCCI . Pubblicata il 07 Marzo 2009.

La Bibliotheca Hertziana è un’organizzazione culturale no-profit di proprietà della Max Planck Gesellschaft di Monaco di Baviera. E’ stata fondata nel 1913 per promuovere un’Istituzione di ricerca nel settore delle Belle Arti. Oggi è la più importante biblioteca della Storia dell’Arte e di quella italiana in particolare. Ospita oltre un milione di importanti volumi e di documenti storici.La biblioteca occupa tre importanti edifici storici: Palazzo Zuccari, Palazzo Novo e Palazzo Stroganoff. Ad una profondità di scavo di 9 metri, sotto i suddetti palazzi, esistevano i resti della grande Villa di Lucullo, dell’epoca dell’antica Roma. La soluzione progettuale delle strutture ha consentito di salvaguardare l’area archeologica e di favorire le ricerche anche durante i lavori in sopraelevazione. La soluzione delle strutture è consistita nel realizzare un basamento scatolare di cemento armato precompresso dell’altezza di un piano, su una luce variabile fra 25 e 30 metri. Questo basamento realizza un “ponte sotterraneo” per separare la costruzione dell’edificio superiore dagli scavi archeologici. Il “ponte sotterraneo” oggi sostiene le pesanti strutture della nuova Biblitoeca il cui progetto architettonico è dell’architetto spagnolo Navarro Baldeweg.

Rendering delle strutture (Ing. Luciano Cardellicchio)

© ALBERTO PARDUCCI . Pubblicata il 07 Marzo 2009.

SCHEDA TECNICA

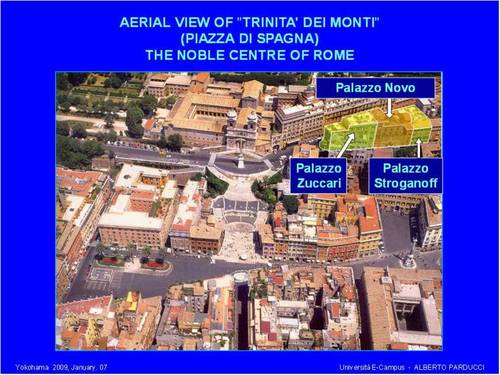

Localizzazione dell'intervento

© ALBERTO PARDUCCI . Pubblicata il 07 Marzo 2009.

Committente: Max Planck Gesellschaft zur Foerderung der Wissenschaften e V. (München)

Sezione trasversale

© ALBERTO PARDUCCI . Pubblicata il 07 Marzo 2009.

Progetto architettonico (1995) Arch. Juan Navarro Baldeweg (Madrid)

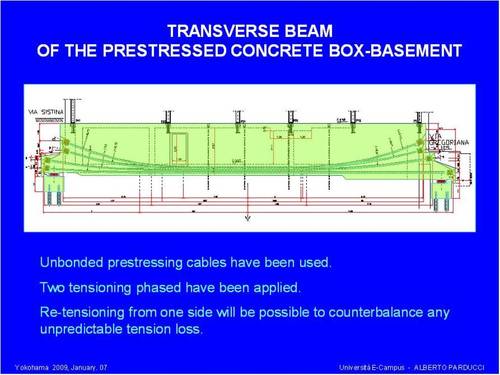

Dettaglio della trave precompressa del basamento

© ALBERTO PARDUCCI . Pubblicata il 07 Marzo 2009.

Progetto architettonico esecutivo Arch. Juan Navarro Baldeweg (Madrid) Arch. Enrico Da Gai (Roma)

Consulente per la facciata vetrata B+V ASSOCIATI Arch. Andrea Viganò

Progetto strutturale TEKNO IN INGEGNERI ASSOCIATI (Roma) Prof. Ing. Alberto Parducci Ing. Alfredo Marimpietri Prof. Ing. Marco Mezzi Prof. Ing. Sergio Olivero

Progetto degli impianti Tecniches Büro Franz Steiner (Stuttgart) SETI (Roma) Impresa appaltatrice CCC Consorzio Cooperative Costruzioni

Direzione lavori STUDIO DA GAI ARCHITETTI (Roma) Arch. Enrico Da Gai Arch. Elena Parducci
