Brescia (BS), Italia

PalaViolo

Progettazione e realizzazione di palestra comunale.

Giuliano Venturelli , Giorgio Moglia, Gianluigi Barucco

1.1 Descrizione generale L’intervento prevede la realizzazione di una nuova palestra come da progetto preliminare, approvato dalla Giunta Municipale in data 29/11/2000 con deliberazione n. 1300/32423 P.G. . 1.2 Inquadramento territoriale La struttura è localizzata nel Comune di Brescia, in via della Trisia (Villaggio Violino) in piano di zona A 12 Violino).

1.3 Dimensioni dell’intervento

Le dimensioni di progetto risultano le seguenti: Superficie lotto mq 1.470 Superficie coperta mq 637 Superficie lorda di pavimento mq 660

1.4 Requisiti della struttura sportiva

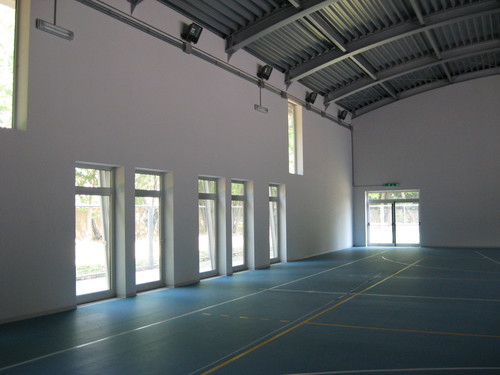

La palestra risulta sprovvista di zone per spettatori e personale e le prestazioni previste sono attività sportive di allenamento, attività motorie, attività ludiche (non di spettacolo). Le dotazioni sono costituite da: - spazi di distribuzione e piattaforma elevatrice; - n. 4 spogliatoi; - n. 8 docce; - n.6 servizi igienici di cui n. 4 per utenza disabile; - spazio coperto per il gioco della pallavolo (con altezza regolamentare) e della pallacanestro; - spazio coperto per attività motoria con accesso indipendente; - locale pronto soccorso; - locale per deposito attrezzi; - spazio all’aperto; - parcheggio interno ed esterno al lotto.

2. DESCRIZIONE DELLA STRUTTURA

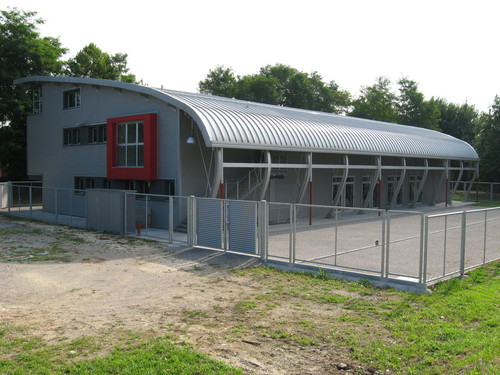

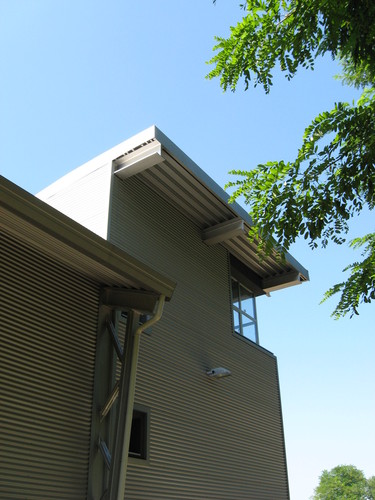

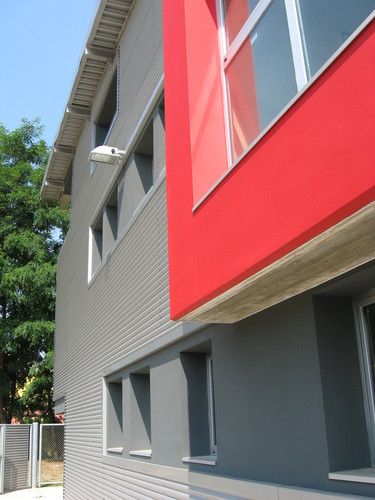

L’edificio prevede una struttura mista c.a.- laterizio per la realizzazione della palazzina spogliatoi, mentre la struttura del campo da gioco è prevista in carpenteria metallica, con tamponamento in blocchi di calcestruzzo alveolare. Il pacchetto di copertura è costituito da un manto metallico a lunghezza di falda che si sviluppa su tutta la curvatura della copertura. I tamponamenti perimetrali sono in laterizio (spessore 30 cm), per la palazzina spogliatoi ed in blocchi di gas beton (spessore 30 cm) per il campo da gioco, con rivestimento in lamiera metallica su tutta la superficie esterna. I solai intermedi sono in laterocemento con una altezza variabile tra 24 cm e 29 cm.

2.1 Copertura

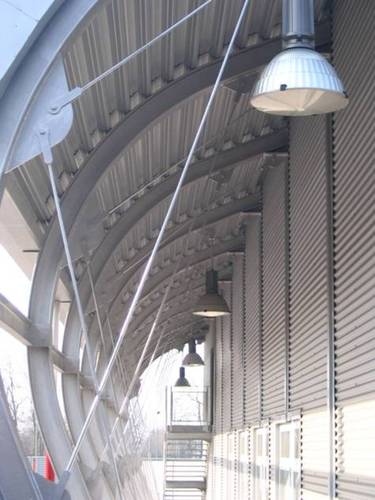

Il sistema di copertura prevede l’impiego di lamiere metalliche a lunghezza di falda posate in opera con aggraffatura con costola a doppia ritorsione. In particolare il pacchetto di copertura risulta costituito da : - lamiere grecate sp. 8/10 altezza 95 mm fissate alla struttura metallica 15 kg/mq (daN/mq) - barriera al vapore 5 kg/ mq (daN/mq) - profili distanziatori in profilati metallici 15 kg/mq (daN/mq) - isolante 10 kg/mq (daN/mq) - manto di copertura esterno 10 kg/mq (daN/mq) Nell’analisi dei carichi oltre ai suddetti pesi sono state considerate le seguenti azioni: - neve 130 kg/mq (daN/mq) - vento 100 kg/mq (daN/mq) Le lamiere sono state calcolate nell’ipotesi di carico uniformemente distribuito su trave a doppio appoggio con una luce pari a mt 4,00 ed una tensione pari a 1450 kg/cmq limitando la freccia f a valori < 1/200 l. Per le caratteristiche geometriche delle lamiere (area, momento d’inerzia e moduli di resistenza flessionali) si è fatto riferimento a valori tabulati forniti dal costruttore (in particolare lamiera tipo EGB 1001).

2.2 Struttura palazzina spogliatoi

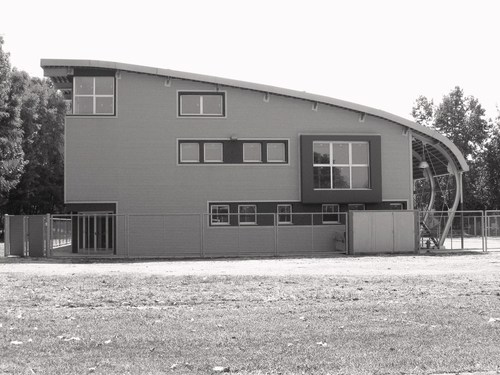

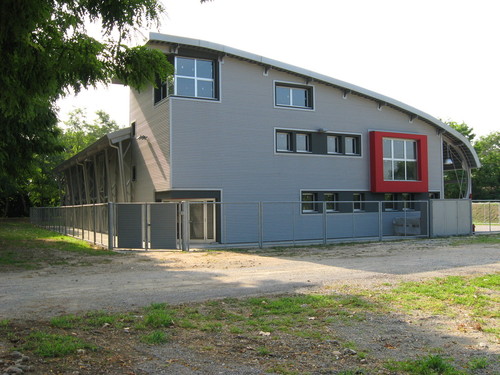

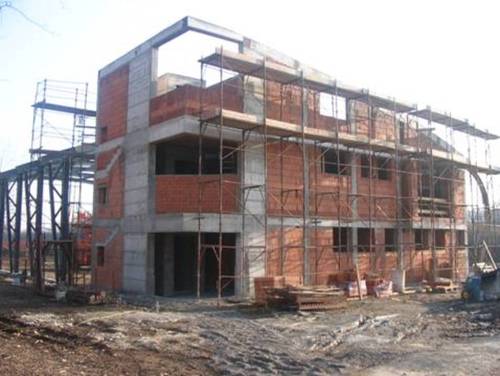

Il blocco spogliatoi è previsto con struttura in c.a. e laterizio con solai in laterocemento e vano montacarichi e scale in c.a. La zona interrata (locale tecnico) è pensata in c.a. con solaio in laterocemento. I solai sono calcolati nell’ipotesi di carico uniformemente distribuito su una luce pari a mt 4,35 (quota 0,00) e mt 7,06 (quota +2,85 m e +5,90 m)con vincolo di semi-incastro agli estremi (vedi relazione di calcolo allegata). La scala in c.a, è stata dimensionata seguendo lo schema statico della trave a ginocchio con gradini vincolati agli estremi con doppio semi-incastro.

2.3 Struttura metallica

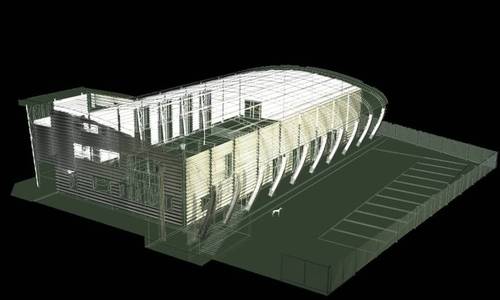

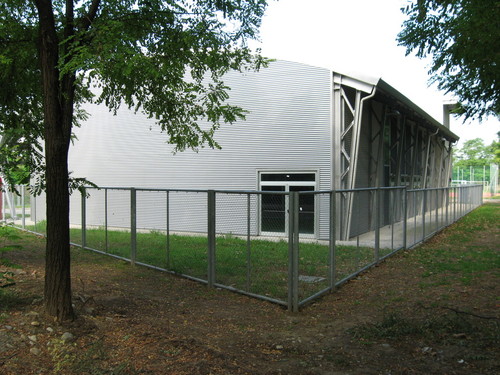

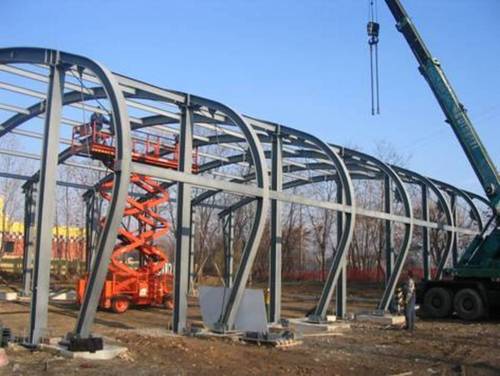

Il progetto prevede l’impiego di una struttura metallica per l’intero volume del campo da gioco, oltre all’intero pacchetto di copertura. La struttura ipotizzata è costituita da portali in acciaio posti ad un interasse di circa 4,00 mt realizzati con profili metallici bullonati e saldati; i portali sono tra di loro collegati mediante una struttura secondaria costituita da profili metallici ad essa ortogonali. In particolare la struttura metallica risulta così composta:

- struttura primaria (portali) - struttura secondaria (profili di collegamento e conroventamento) - tondi e cavi di irrigidimento

2.3.1 struttura primaria

La struttura primaria (vedi tavv. B08 B10) è costituita da una trave curva di copertura collegata sul lato sud fino a terra (HEA 450/ HEA 240), da un pilastro semplice posto sempre sul lato sud (HEA 300) e da una struttura reticolare con funzione di pilastro sul lato nord (HEA 300, NPU 160, NPU 80). Tale struttura risulta collegata a terra mediante piastre e contropiastre di ripartizione e tirafondi di ancoraggio annegati nel plinto. da un

Dai dati forniti nella relazione geologico-tecnica emerge una notevole variabilità delle caratteristiche di addensamento del terreno sia sulle verticali che sui piani orizzontali, con fasce discontinue che presentano resistenze molto basse. In particolar modo si rileva la non correlabilità dei risultati evidenziati dai diagrammi penetrometrici che non può essere giustificabile con ipotesi che si rifacciano a fenomeni naturali. Un’ipotesi potrebbe essere quella di ritombamento di buche causate da bombardamenti bellici dell’ultimo conflitto mondiale (ipotesi per altro giustificata dalla presenza della linea ferroviaria Milano-Venezia) oppure quella di terreno utilizzato come discarica-deposito materiali durante la costruzione dell’adiacente villaggio Violino. Vista la notevole variabilità dei dati geologici, anche a livello puntuale, ci si riserva la possibilità di confermare o modificare le scelte progettuali solo dopo la visione diretta delle zone interessate dall’intervento, al fine di poter intervenire anche con interventi locali evitando in questa fase di progetto eventuali costi aggiuntivi per interventi generalizzati su tutte le fondazioni (per esempio per platee o palificate)che potrebbero risultare inutili o inefficaci.

Nel progetto sono stati previsti i seguenti sistemi di fondazione:

1- fondazioni continue per i muri del locale tecnico interrato (quota d’imposta – 4,02 m) 2- fondazioni continue per i muri della palazzina spogliatoi (quota d’imposta – 1,02 m) 3- fondazioni su plinti collegati per la struttura metallica del campo da gioco (quota d’imposta -1,02 m) 4- fondazione su platea vano montacarichi (quota d’imposta – 1,02 m).
