89010 VARAPODIO (RC), Italia

PROGETTAZIONE TORRE PORTAFARI

Design Criterions

JOINT Varapodio Provincia di Reggio Calabria ................................................. SUBJECT: PROGETTAZIONE TORRE PORTAFARI Criteri di progettazione (Design Criterions) Il progetto e la verifica dei pali e delle torri monotubolari di acciaio costituiscono a prima vista un problema assai semplice. Lo schema statico, una mensola con una o più masse concentrate, è quanto di meno complesso possa realizzarsi in ambito strutturale; ma un esame più attento di questa tipologia strutturale rileva problemi più complessi. A causa dell’azione del vento queste strutture subiscono effetti dinamici importanti, complicando notevolmente il procedimento di calcolo. L’esperienza maturata e la tecnologia oggi a disposizione, permettono ai nostri tecnici di effettuare calcoli più affinati con conseguenti dimensionamenti ottimizzati. The design and verification of steel columns and monotubular steel mast seems at first sight, a very simple problem. The static scheme, a bracket with one or more concentrated mass is the most simple thing that can be realized in structural ambit; but a most careful exam of this structural type raises more complicated problems. Because of the wind action these structures undergo important dynamic effects, and this complicates considerably the calculation proceed. The matured experience and the technology nowdays at our disposal, allow our technicians to carry out the most refined calculation having consequently optimised design. The designer, (Architect Bonarrigo Pasquale).

JOINT Varapodio Provincia di Reggio Calabria

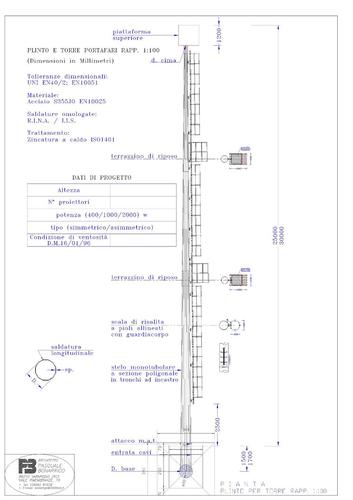

JOINT Varapodio Provincia di Reggio Calabria ................................................. SUBJECT: Torri portafari (Lighting masts) Torri portafari con scala e piattaforma costituita essenzialmente da: Stelo monotubolare di forma troncoconica a sezione poligonale, in acciaio zincato a caldo, composto da 2 o più tronchi innestabili in cantiere mediante sovrapposizione forzata. Dimensionato sulla base dei metodi stabiliti dalla scienza delle costruzioni ed in conformità alla normativa vigente. Costruito mediante formatura a freddo della lamiera e successiva saldatura longitudinale esterna con procedimento automatico omologato. Predisposto per l’ancoraggio al basamento mediante infissione diretta nel blocco di fondazione in cls. Scaletta di risalita con guardiacorpo, conforme alle normative di sicurezza vigenti, realizzata in profilati di acciaio zincato a caldo. Trattandosi di dislivelli notevoli, la scala viene divisa in varie tratte mediante 1 o 2 terrazzini di riposo intermedi Piattaforma di sommità con parapetti e piano di calpestio in robusta lamiera stirata antiscivolo, conforme alle normative di sicurezza vigenti, idonea all’installazione dei proiettori previsti. Realizzata in profilati di acciaio zincato a caldo e fornita in elementi preassemblati in officina tali da ridurre al minimo i tempi di montaggio in cantiere. The designer, (Architect Bonarrigo Pasquale).

SUBJECT: PROGETTAZIONE TORRE PORTAFARI

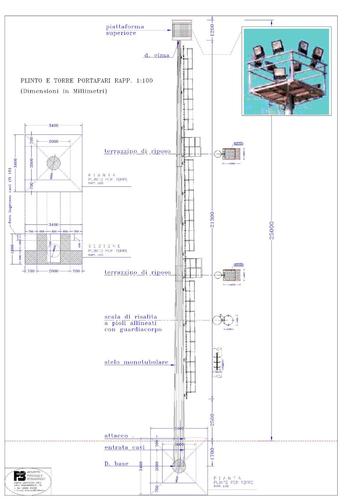

JOINT Varapodio Provincia di Reggio Calabria ................................................. SUBJECT: Torri portafari (Lighting masts) Lighting mast with ladder and top platform mainly composed of: Monotubular tapered shape shaft with polygonal cross section, made of hot dip galvanised steel, composed of 2 or more sections joined by forced overlapping. Designed on the basis of the methods established by the construction theory according to the regulations in force. Manufactured by cold forming of steel plate and subsequent external longitudinal welding carried out by approved automatic process. Provided for the anchorage to the basement by direct burying into the concrete foundation block. Climbing ladder with safety rail, complying with the safety standard in force, manufactured from hot dip galvanised steel section bars. Dealing with remarkable difference in height the ladder is devised in several sections by means of 1 or 2 middle resting plate Top platform with parapets and catwalk made of strong antislidding stretched steel. Complying with the safety standard in force, suitable to the installation of the required number of floodlights. Manufactured from galvanised steel section bars and supplied in already assembled elements so that they reduce to the minimum the assembling time at site. The designer, (Architect Bonarrigo Pasquale).

Criteri di progettazione (Design Criterions)

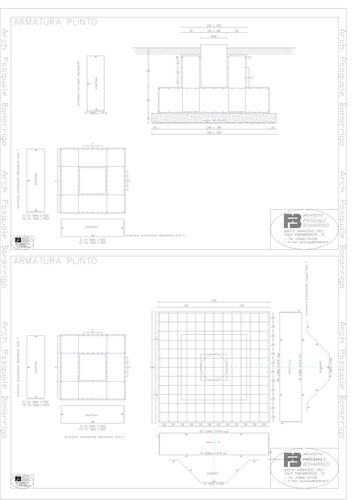

JOINT Varapodio Provincia di Reggio Calabria ................................................. SUBJECT: PROGETTAZIONE PLINTO PER TORRE PORTAFARI 1) Scavo di sbancamento effettuato con mezzi meccanici compresa la rimozione di arbusti e ceppaie, la profilatura delle pareti, la regolarizzazione del fondo, il carico sugli automezzi ed il trasporto a rinterro o rilevato nell'ambito del cantiere fino ad una distanza massima di 1.500 m: in rocce sciolte (argilla, sabbia, ghiaia, pozzolana, lapillo, terreno vegetale e simili). 2) Rinterro compreso l'avvicinamento dei materiali, il compattamento a strati dei materiali impiegati fino al raggiungimento delle quote del terreno preesistente ed il costipamento prescritto: con materiale di risulta proveniente da scavo. 3) Getto di conglomerato cementizio confezionato in cantiere eseguito, per operazioni di piccola entità, secondo le prescrizioni tecniche previste compreso il confezionamento, lo spargimento, la vibrazione e quant'altro necessario per dare un'opera eseguita a perfetta opera d'arte, esclusi i soli ponteggi, le casseforme, e ferro di armatura: eseguito con 300 kg di cemento 32.5, 0,4 mc di sabbia e 0,8 mc di ghiaietto: per strutture a piano di campagna. 4) Getto di conglomerato cementizio preconfezionato a dosaggio con cemento 32.5 R, per operazioni di media-grande entità, eseguito secondo le prescrizioni tecniche previste, compresa la fornitura del materiale in cantiere, lo spargimento, la vibrazione e quant'altro necessario per dare un'opera eseguita a perfetta regola d'arte, esclusi i soli ponteggi, le casseforme, e ferro di armatura, per magrone di sottofondazione con i seguenti dosaggi: 200 kg/mc. The designer, (Architect Bonarrigo Pasquale).

Il progetto e la verifica dei pali e delle torri monotubolari di acciaio costituiscono a prima vista un problema assai semplice. Lo schema statico, una mensola con una o più masse concentrate, è quanto di meno complesso possa realizzarsi in ambito strutturale; ma un esame più attento di questa tipologia strutturale rileva problemi più complessi. A causa dell’azione del vento queste strutture subiscono effetti dinamici importanti, complicando notevolmente il procedimento di calcolo. L’esperienza maturata e la tecnologia oggi a disposizione, permettono ai nostri tecnici di effettuare calcoli più affinati con conseguenti dimensionamenti ottimizzati.

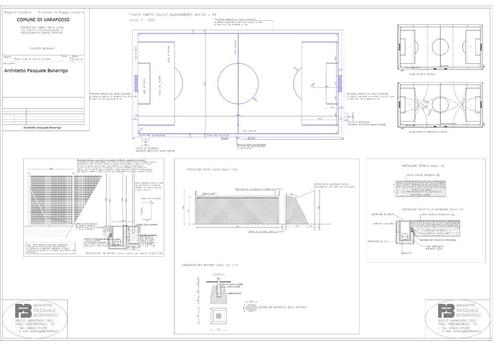

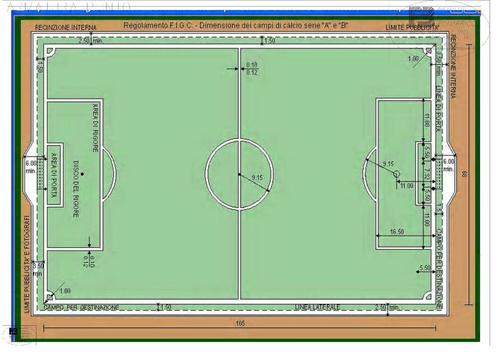

JOINT Varapodio Provincia di Reggio Calabria ................................................. SUBJECT: Il complesso polisportivo con i campi da gioco oggetto dell'intervento di riqualificazione, è ubicato a completamento dell'attuale centro sportivo, ed è già interessato dallo spazio dedicato al gioco libero. Il complesso attualmente è composto di n. 1 campi da tennis scoperti, n. 1 campi da pallacanestro scoperti e n. 1 campo per il gioco del calcio con relativi spogliatoi. La progettazione è pertanto finalizzata al suo recupero realizzando un impianto regolamentare per il gioco di buon livello con modesta presenza di pubblico. La localizzazione dell’intervento è dettata sostanzialmente da una serie di considerazioni che sono strettamente connesse alla tipologia e alla funzionalità dell’opera, come la presenza di un impianto sportivo comunale esistente che consente di offrire un servizio complessivo più ampio ed opportunità di gestione e conduzione complessive capaci di soddisfare quegli aspetti economici che sono essenziali per la vita utile di un’attrezzatura sportiva di buon livello. L’indagine geologica ha confermato la fattibilità dell’intervento, mentre l’assenza di altri vincoli può offrire soluzioni progettuali finalizzate alla realizzazione di uno spazio piano, del tutto particolare, capace di ospitare un impianto per il gioco del calcio, non facile da individuare su altre aree del territorio comunale. Evidente, quindi la difficoltà di scegliere quegli interventi che meno di altri possano assicurare una sistemazione ambientale accettabile e sostenibile. L’opportunità di altri cantieri di iniziativa comunale, previsti in contemporanea con l’intervento in oggetto consentirà il recupero del terreno necessario al riempimento dell’area e di ottenere un’adeguata superficie piana di appoggio. The designer, (Architect Bonarrigo Pasquale).

The design and verification of steel columns and monotubular steel mast seems at first sight, a very simple problem. The static scheme, a bracket with one or more concentrated mass is the most simple thing that can be realized in structural ambit; but a most careful exam of this structural type raises more complicated problems. Because of the wind action these structures undergo important dynamic effects, and this complicates considerably the calculation proceed. The matured experience and the technology nowdays at our disposal, allow our technicians to carry out the most refined calculation having consequently optimised design.

JOINT Varapodio Provincia di Reggio Calabria ................................................. (In English) ................................................. SUBJECT: The polisportivo complex with the fields from game object of the participation of requalification, is located to completion of it puts into effect them sport center, and already is interested from the space dedicated to the free game. The complex currently is composed of n. 1 you live from tennis discoveries, n. 1 you live from basketball discoveries and n. 1 field for the game of soccer with relative dressing rooms. The planning therefore is finalized to its recovery having realized a prescribed system for the game of good level with modest presence of public. Localization of the participation is dictated substantially from a series of considerations that closely are connected to the tipologia and the functionality of the work, like the presence of an existing communal sport system that concurs to offer to a total service more wide and opportunity than able total management and conduction to satisfy those aspects economic that are essential for the life utility of a sport equipment of good level. Geologic surveying has confirmed the feasibility of the participation, while the absence of other ties can offer finalized progettuali solutions to the realization of a flat space, completely detail, able to accommodate a system for the game of soccer, not easy to characterize on other areas of the communal territory. Obvious, therefore the difficulty to less choose those participations that than others can assure a sistemazione acclimatizes them acceptable and sustainable. The opportunity of other yards of communal initiative, previewed in contemporary with the participation in object will concur the recovery of the land necessary with the filling of the area and to obtain an adequate flat surface of support. The designer, (Architect Bonarrigo Pasquale).

The designer, (Architect Bonarrigo Pasquale).
