vista esterna

© SDGR Studio . Published on May 29, 2009.

La cappella è posizionata su un asse d’accesso al cimitero. Tale posizione condiziona uno sbilanciamento nella composizione dei volumi che privilegia un lato urbano della cellula dove viene posizionato un taglio orizzontale ed angolare.

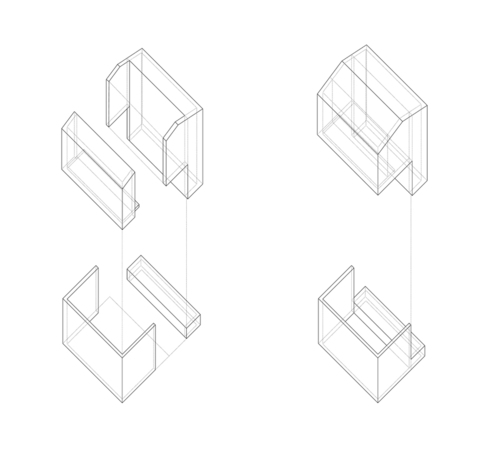

esploso assonometrico

© SDGR Studio . Published on May 29, 2009.

Anche l’accesso è dissimmetrico rispetto la dimensione di base. Viene posto a definire un’area interna praticabile.

volumetrico

© SDGR Studio . Published on May 29, 2009.

La cappella è composta da due parti; una prima che chiamiamo blocco di basamento rivestito con marmo di travertino ed un secondo blocco che s’incastra al primo che contiene le nicchie intonacato. I due volumi sono divisi da una finestra d’angolo e la porta d’accesso. Tale incastro di volumi ci permette di avere all’interno un lato libero fino all’altezza di 2,50 che diviene un angolo di meditazione con una panca ed un piccolo altarino. Quindi ne consegue che le nicchie sul lato destro saranno servite da un ballatoio sopra questo spazio

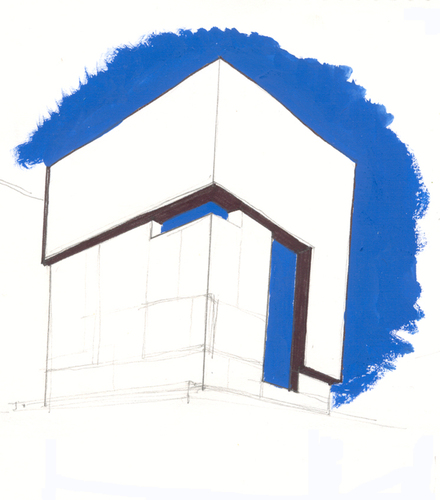

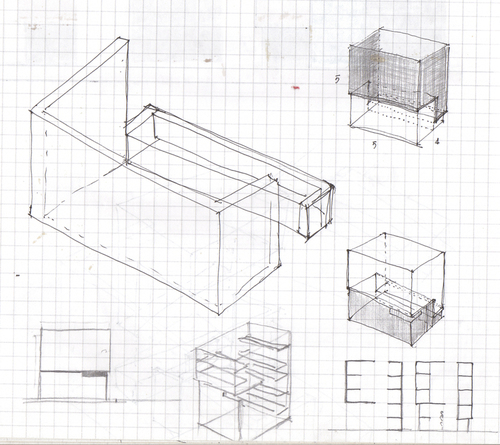

schizzo di studio

© SDGR Studio . Published on May 29, 2009.

Il corpo opposto al fronte urbano e il volume superiore all’area praticabile definiscono il volume delle nicchie.

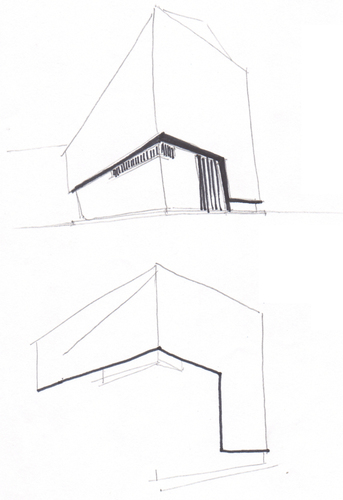

schizzo bordo

© SDGR Studio . Published on May 29, 2009.

Due volumi sovrapposti definiscono l’insieme della cappella: sbilanciamenti, tagli nelle pareti, basamenti e volumi sospesi definiscono il carattere di questo piccolo edifico urbano.

volumetrico

© SDGR Studio . Published on May 29, 2009.

La cappella è un piccolo edificio urbano per le sue caratteristiche d’insediamento.

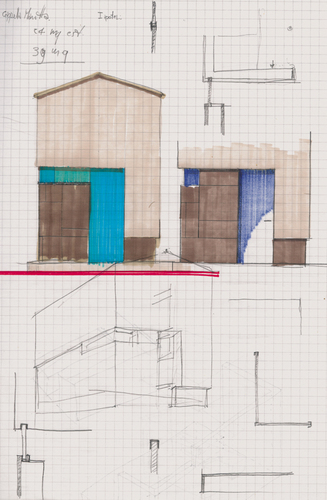

schizzi prospetti

© SDGR Studio . Published on May 29, 2009.

La sezione organizza uno spazio che tende ad accogliere la luce dall’alto attraverso un lungo lucernaio sul tetto.

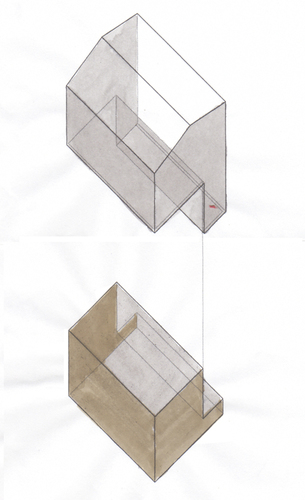

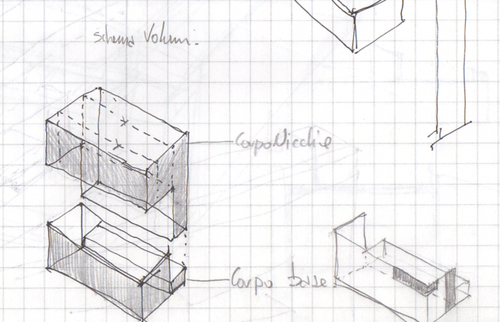

composizione volumi

© SDGR Studio . Published on May 29, 2009.

La parete di fondo è definita da un murales di Emilio Schiavone

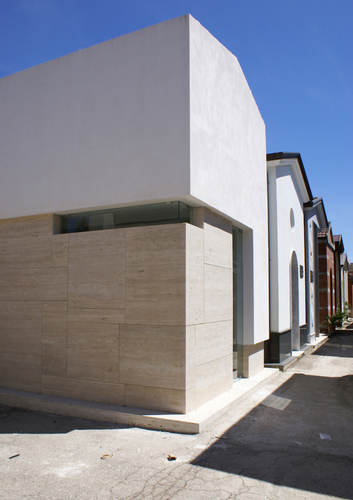

vista laterale

© SDGR Studio . Published on May 29, 2009.

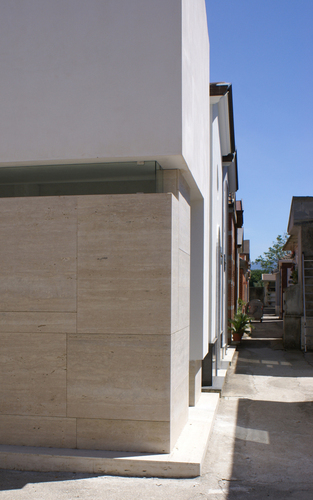

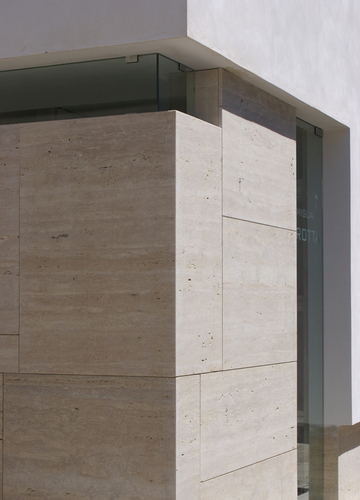

ravvicinata angolo

© SDGR Studio . Published on May 29, 2009.

ravvicinata angolo 2

© SDGR Studio . Published on May 29, 2009.

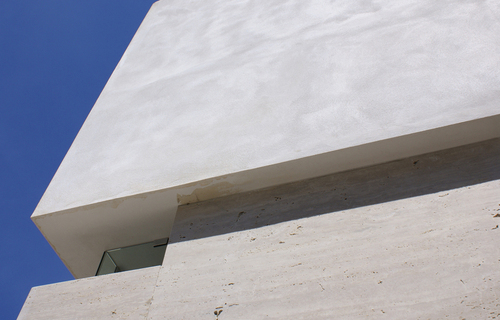

dal basso

© SDGR Studio . Published on May 29, 2009.

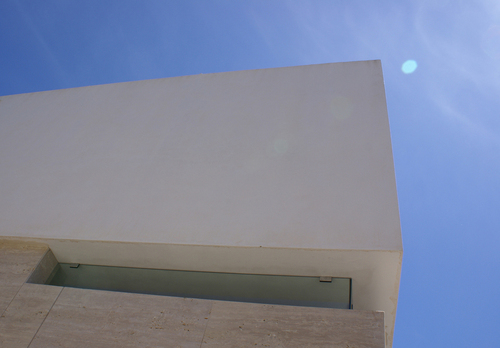

dal basso fronte

© SDGR Studio . Published on May 29, 2009.

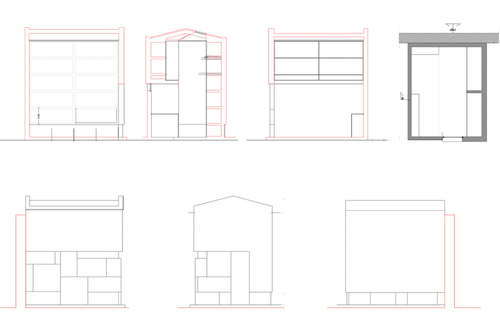

pianta prospetti e sezioni

© SDGR Studio . Published on May 29, 2009.
