Gènève, Switzerland

Concours Européenne pour la construction d'un bâtiment de longements pour ètudiants et la rèorganisation du site de la Citè universitaire de Gènève.

Idée " route"

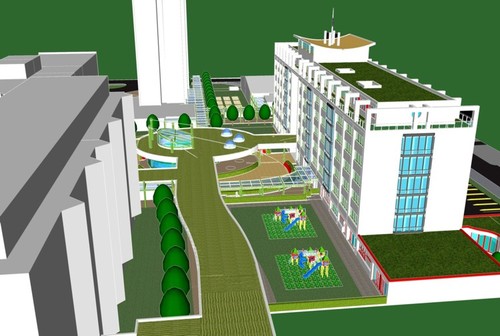

VISTA GENERALE

1) Criteres guide des actvites de progets

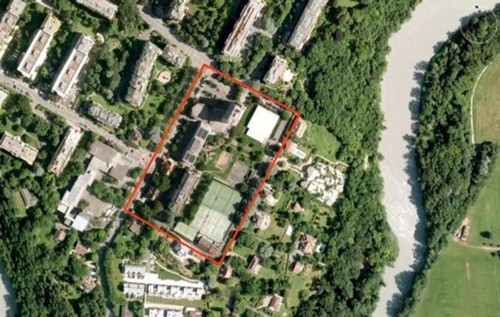

PLANIMETRIA STATO DI FATTO

L’idée fondamental sur laquelle est basée l’organisation du projet est celle de la “route”: d’un système de parcours couverts, qu’ils confluent dans une place centrale et ils se mettent comme support et noeud du complexe entier. La place, partiellement couverture devient endroit dans lequel ils se réalisent les relations sociales et il s’établit le rapport fondamental des résidences avec le monde extérieur.

VISTA GENERALE DEL ROGETTO

La “route” et avec elle la place centrale représentent l’ouverture vers la communauté extérieure, en constituant leur pôle de rencontre et de coagulation. La nouvelle invention se pose comme moment d’intégration avec les éléments existants en mode “contextuel”, et en respect du “genius loci” en ayant comme éléments centraux de référence la matière, la morphologie de l’endroit, la géométrie, la rationalité et le centralité de l’homme sous forme de perception, pensée et contrôle rigoureux du procès créateur de façon à la reporter l’événement architectural à la continuité de l’histoire et à la dimension de l’homme.

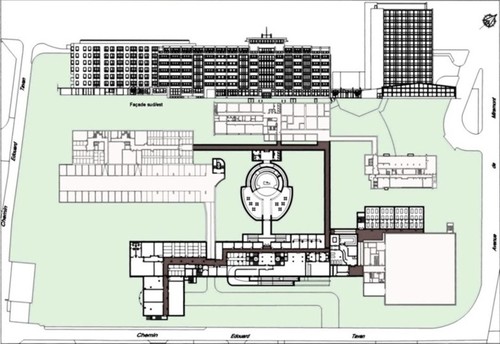

PIANTA PIANO TERRA GENERALE

Les structures, les fonctions, les parcours et les enveloppes du projet expriment plus “relations” que“formes”, éléments simples lisibles clairement et raconté entre eux, qu’ils se font organisme plastique contrôlé sans rechercher formalismes entendus comme pures “ masques “ dirigés à tromper une pénurie de contenu ou de langage.

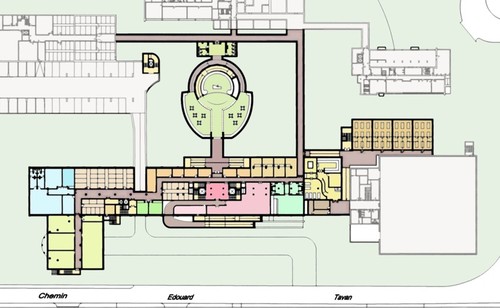

PIANTA PIANO SEMINTERRATO GENERALE

2) Le projet

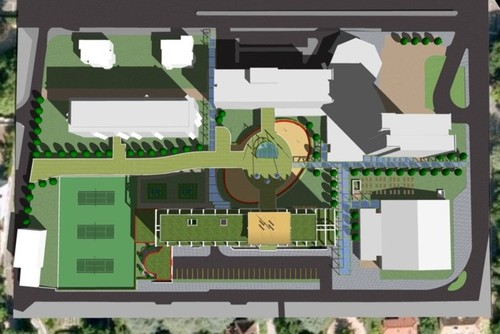

PIANTA COPERTURE

Du point de vue typologique le projet se remue à travers un travail d’agrégation de récipients spatiaux différents, à l’intérieur de celui-ci selon des logiques reconnaissables. Le “étage” de déplacement des fonctions dans la place est une sorte de “carte” et de comportements possibles, dirige à maximiser, les effets de surprise, les chevauchements et l’entrelacement des parties dans la place. Tout le “château” des fonctions appuie sur un système de parcours et “noeuds” entendus comme circulation que collègue et temporalise les places, en devenant essentiel pour la mise en mouvement de la “machine” spatiale. Le projet a été articulé en prenant soin des indications de l’avis et du contexte construit et s’est développée en deux directions, la première dans la distribution fonctionnelle comme intégration et achèvement de l’existant et la seconde orientées à obtenir un ensemble architectural dans lequel le nouveau se posât en continuité avec les bâtiments existants. L’intégration est réalisée par un ensemble de doubles parcours, enterré et en surface, avec un noeud central, représenté par un hypogé surmonté partiellement par une place couverte, qu’il constitue le centre de tout le complexe. À la place, en effet, il est confié le rôle de charnière de l’ensemble en lequel apparaissent tous les bâtiments. Le parcours couvert principal en surface a un cours longitudinal avec des entrées sur rue Eduard Tavan et rue Avenue de Miremont sur lequel puis confluent ces secondaires.

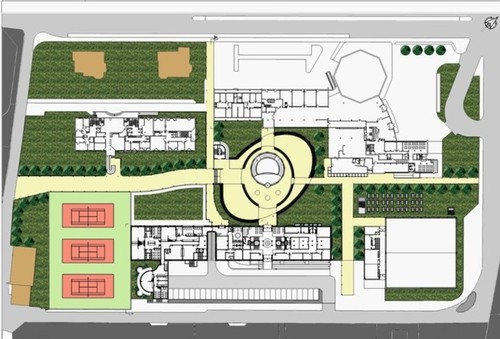

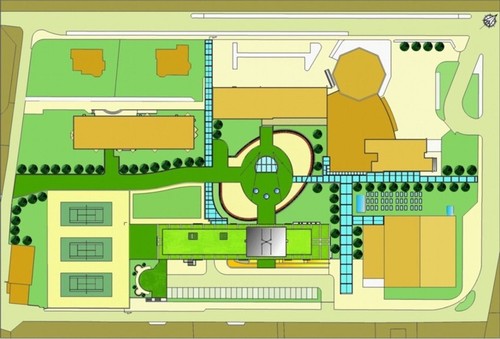

PLANOVOLUMETRICO

Au centre de la place ils donnent endroit à une couverture elliptique avec l’axe le plus grand orienté vers l’entrée du nouveau bâtiment avec le reception principal.

PIANTA SEMINTERRATO

Au de sous de cette dernière, il y a un volume cylindrique en bas vitrèe qui on accède à l’hypogé, avec la salle polyvalente, au moyen de rampes éclairées par le haut.

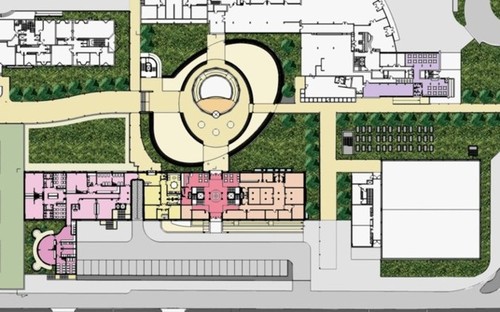

PIANTA PIANO TERRA

Cette salle est munie de murs coulissants qui la divisent en deux en laissant de toute façon libère le parcours central qui mène au hall de l’étage enterré du nouveau bâtiment.

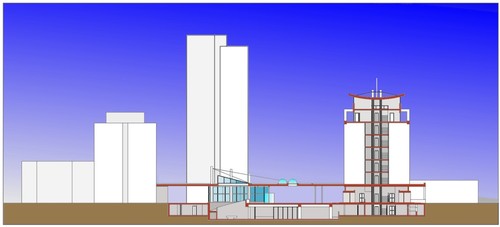

SEZIONE TRASVERSALE SULLA PIAZZA CENTRALE

Ce dernier est composé d’un étage enterré, d’un rez – de-chaussée et de cinq étages supérieurs avec un attique. Sur la place, en outre, elle est mise aussi la sortie par le parking enterré existant avec des escaliers et un ascenseur. À l’étage enterré du nouveau bâtiment ils ont été alloués tous les services avec une saune et les champs de squash, pendant que au rez–de–chaussée il y a la crèche, le hall avec le reception et l’administration qui a été delocalisée du bâtiment ( A ) en permettant l’agrandissement de la cuisine et du restaurant. Les supérieurs étages sont destinés aux logements pour les étudiants. L’étage type du bâtiment est constitué par huit logements pour 46 étudiants. En particulier pour chaque étage il y a plus un logement composé de 5 chambres doubles plus cuisine, trois logements de deux chambres doubles plus cuisine, deux logements avec une chambre double et une pour un enfant plus cuisine, trois logements avec quatre chambres doubles plus cuisine. Pour les premiers trois étages un logement double plus cuisine est destinée plus aux handicapés. L’étage attique est constitué par contre par quatre logements pour N° 30 étudiants, composé de trois logements avec quatre chambres doubles plus cuisine et un de trois chambres doubles plus cuisine.

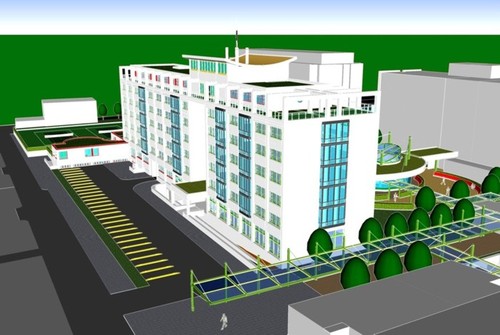

VISTA RESIDENZE

Étant donné que les étages sont cinq on a un totale de 230 étudiants,(46×5) à lequel additionné ceux-là poste dans l’attique (30), on a un général total de 260 étudiants. Les cuisines avec un déjeuner – séjour elles ont été organisées de façon à constituer le noyau central de l’appartement dans lequel les étudiants se rencontrent et ils sympathisent. Du point de vue structural le bâtiment a été conçu en cherchant de conjuguer de manière optimale les exigences statiques, architecturales et de rapidité d’exécution. En particulier le choix d’utiliser le système principalement acier-béton composé, semelles, poutres, piliers permettent d’obtenir performances statiques élevées en termes de résistance, rigidité et ductilité, de réduire les problématiques d’instabilité locale et globale, qu’ils limitent souvent les performances des éléments structuraux d’acier seul, d’obtenir performances excellentes en termes de résistance au feu et d’utiliser techniques constructives qui réduisent les temps d’exécution sensiblement, ( les éléments structturals métalliques des supérieurs étages peuvent être montés pendant qu’il pourvoit aux jets d’achèvement des inférieurs étages). La structure portant on peut définir du type au métier à tisser : les charges verticales sont confiées à ce système principalement, comme aussi les actions horizontales dûes au séisme.

VISTA PERCORSO LONGITUDINALE

Les “èchafaudages“ sont constitués par semelles acier-béton composé ( tôle d’acier avec jet en béton ), soutenue de poutres composées principales et secondaires d’acier-béton.

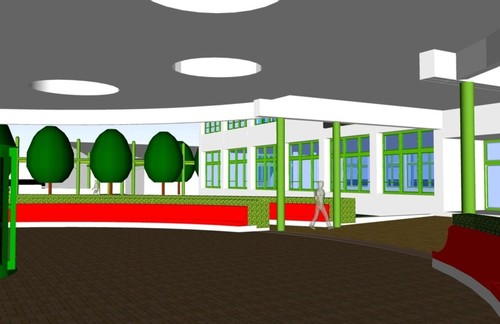

VISTA PIAZZA COPERTA

Finalement, les fondations sont constituées par un parterre en béton armé. Les couvertures des parcours et celle de la place ont un cours horizontal et structurés en analogie aux greniers du bâtiment avec un plafond suspendu en tôle avec des traits en plexiglas embrasés artificiellement.

FOTOINSERIMENTO

3) La durabilitè de l’ environnement

VISTA INGRESSO PIAZZA

Le projet a été articulé de façon à garantir le meilleur niveau de sustener l’environnement. Les matériels utilisés ont été sélectionnés en base à la capacité d’etre renouvelable et au bas contenu énergétique pendant leur cycle de vie. Les murs périmétrals ventilés sont en brique microporisé type à chambre d’air et isolement au manteau avec revêtement en panneaux en malthe du ciment avec fbres modifié jumelée à une plaque de matériel isolant de polystyrène expanso de couleur blanc. Du calcul de la dispersion thermique on est obtenu que les murages extérieurs de cm. 40 et le revêtement ont un passage de valeur égal moyen aux 0,73 W / mqK. . Les bâtis extérieurs sont en alluninium à coupe thermique et les verres formés par deux plaques une externe de mm. 8,5, au bas emission et à bas facteur solaire et une interne de mm. 6 apte à améliorer l’isolement acoustique.

VISTA PIAZZA

Entre les deux plaques il y a un interstice de mm. 16 hermétiquement écluse avec air sec ou gaz argons type neutres, qu’ils permettent un bas rayonnement solaire en créant un climat optimal soit en été qu’en hiver. La plaque intérieure permet l’abattage des bruits extérieurs en outre en réduisant de manière considérable les décibels. Tous les vitraux sont protégés par les radiations solaires aussi, au moyen de tentes brise-soleil type ancrés aux piliers extérieurs. Les couvertures des parcours couvertes extérieurs ont une couche végétale comme les couvertures du nouveau bâtiment. La climatisation des milieux privilégera techniques d’installation basés sur l’usage actif de l’énergie solaire. En effet, l’installation photovoltaïque prévue a été intégrée dans les vitraux continus verticaux au sud/est et sud/ovest du bâtiment de sorte à obtenir un bas impact de l’environnement.

L’ècosystéme a été une valeur fondamental pour cette intervention à avoir été considérée une priorité.

Pour celui-ci la production d’énergie électrique à la conversion photovoltaïque de l’énergie solaire évite d’introduire substances polluantes dans l’atmosphère.

La bibliographie scientifique quantifie que chaque KWh produit par source photovoltaïque permet d’éviter l’émission dans l’atmosphère de 0,3 – 0,5 Kgs de CO2.

On estime que l’installation évitera l’introduction de presque17.000 kgs de CO2 annuels.

La puissance totale du générateur photovoltaïque sera égal à 45 KWp et la production totale d’énergie électrique elle est estimée en 34.000 KWh/an.

Il y a finalement à dire, que la morphologie du site ne présente pas éléments significatifs de réduction de l’insolation, ni d’ombrage environnants pour lequel les parcours couverts acquittent à ce devoir aussi en syntonie avec le nouveau rangement au vert.

1) CRITERI GUIDA DELLE SCELTE PROGETTUALI

L’idea fondamentale su cui è basata l’organizzazione del progetto è quella della “strada”: di un sistema di percorsi coperti, che confluiscono in una piazza centrale e si pongono come supporto e fulcro dell’intero complesso. La piazza, parzialmente coperta, diviene luogo in cui si realizzano le relazioni sociali e si stabilisce il basilare rapporto delle residenze con il mondo esterno.

La “strada” e con essa la piazza centrale, rappresentano l’apertura verso la comunità esterna, costituendo il loro polo di incontro e coagulazione. Il nuovo intervento si pone come momento di integrazione con gli elementi esistenti e viene “contestualizzato”, avendo come elementi centrali di riferimento la materia, la morfologia del luogo, la geometria, la razionalità e la centralità dell’uomo sotto forma di percezione, pensiero e controllo rigoroso del processo creativo in modo da riportare la vicenda architettonica alla continuità della storia e alla dimensione dell’uomo.

Le strutture, le funzioni, i percorsi e gli involucri del progetto esprimono “ relazioni “ più che“ forme “, elementi semplici chiaramente leggibili e relazionati tra loro, che si fanno organismo plastico controllato, senza ricercare formalismi intesi come pure “ maschere” volte ad ingannare una pochezza di contenuto o di linguaggio.

2) IL PROGETTO

Dal punto di vista tipologico il progetto si muove attraverso un lavoro di aggregazione di differenti contenitori spaziali, all’interno del lotto secondo logiche spazialmente riconoscibili. Il “piano” di dislocazione delle funzioni nello spazio è una sorta di “mappa” e di comportamenti possibili, volta a massimizzare, gli effetti di sorpresa, gli accavallamenti e l’intreccio delle parti nello spazio. Tutto il “castello” delle funzioni poggia su un sistema di percorsi e “nodi” intesi come circolazione che collega e temporalizza gli spazi, divenendo essenziale per la messa in moto della “macchina” spaziale.

Il progetto è stato articolato tenendo in debito conto delle indicazioni del bando e del contesto costruito.

L’idea principale si è sviluppata in due direzioni, la prima nella distribuzione funzionale come integrazione e completamento di quella esistente e la seconda orientata ad ottenere un insieme architettonico in cui il nuovo si ponesse in continuità con gli edifici esistenti. L’integrazione vienerealizzata da un insieme di doppi percorsi, interrati ed in superficie, con un nodo centrale, rappresentato da un ipogeo sormontato da una piazza parzialmente coperta, che costituisce il centro di tutto il complesso.

Alla piazza, infatti, è affidato il ruolo di cerniera dell’insieme nella quale si affacciano tutti gli edifici. Il percorso coperto principale in superficie ha un andamento longitudinale con ingressi su via Eduard Tavan e in via Avenue de Miremont sul quale confluiscono poi quelli secondari.

Al centro della piazza essi danno luogo ad una copertura ellittica con l’asse maggiore orientato verso l’ingresso del nuovo edificio con la reception principale.

Al di sotto di quest’ultima,vi è un volume cilindrico vetrato dal quale si accede all’ipogeo, con la sala polivalente, per mezzo di rampe illuminate dall’alto.

Questa sala è munita di pareti scorrevoli che la dividono in due lasciando comunque libero il percorso centrale che conduce all’atrio del piano interrato del nuovo edificio.

Quest’ultimo è composto di un piano interrato, da un piano terra e da cinque piani superiori con un attico. Sulla piazza, inoltre, è anche posta l’uscita dal parcheggio interrato esistente con scale ed un ascensore. Al piano interrato del nuovo edificio sono stati allocati tutti i servizi con una sauna ed i campi di squash, mentre al piano terra vi è l’asilo, l’atrio con la ceception e l’amministrazione che è stata delocalizzata dall’edificio (A) permettendo l’ampliamento della cucina e del ristorante.I piani superiori sono destinati agli alloggi per gli studenti. Il piano tipo degli dell’edificio è costituito da otto alloggi per n° 46 studenti. In particolare per ogni piano vi è un alloggio composto di 5 camere doppie più cucina, tre alloggi di due camere doppie più cucina, due alloggi con una camera doppia ed una per un bambino più cucina, tre alloggi con quattro camere doppie più cucina. Per i primi tre piani un alloggio doppio più cucina è destinato ai disabili. Il piano attico invece, è costituito da quattro alloggi per N° 30 studenti, composto di tre alloggi con quattro camere doppie più cucina ed uno di tre camere doppie più cucina.

Considerando che i piani sono cinque si ha un totale di 230 studenti (46×5), ai quali sommati quelli posti nell’attico ( 30) si ha un totale generale di 260 studenti. Le cucine con un pranzo- soggiorno sono state organizzate in modo da costituire il nucleo centrale dell’appartamento in cui gli studenti si incontrano e familiarizzano.

Dal punto di vista strutturale l’edificio è stato concepito cercando di coniugare in modo ottimale le esigenze statiche, architettoniche e di rapidità di esecuzione. In particolare la scelta di utilizzare prevalentemente il sistema composto acciaio-calcestruzzo (solette, travi, pilastri) consente di conseguire elevate prestazioni statiche in termini di resistenza, rigidezza e duttilità, di ridurre le problematiche di instabilità locale e globale, che spesso limitano le prestazioni degli elementi strutturali di solo acciaio, di ottenere ottime prestazioni in termini di resistenza al fuoco e di utilizzare tecniche costruttive che riducono sensibilmente i tempi di esecuzione (gli elementi metallici autoportanti dei piani superiori possono essere montati mentre ancora si provvede ai getti di completamento dei piani inferiori).

La struttura portante principale si può definire del tipo a telaio: i carichi verticali sono affidati prevalentemente a questo sistema, come pure le azioni orizzontali dovute al sisma.

Gli impalcati sono costituiti da solette composte acciaio-calcestruzzo (lamiera grecata di acciaio con getto di completamento collaborante in calcestruzzo), sorrette da travi composte principali e secondarie di acciaio-calcestruzzo (profili di acciaio con soletta collaborante).Infine, le fondazioni sono costituite da una platea in calcestruzzo armato. Le coperture dei percorsi e quella della piazza hanno un andamento orizzontale e strutturati in analogia ai solai dell’edificio con un controsoffittatura in lamiera con tratti in plexiglas illuminati artificialmente.

3) SOSTENIBILITA ’AMBIENTALE

Il progetto é stato articolato in modo da garantire il miglior livello di sostenibilità ambientale.

I materiali utilizzati sono stati selezionati in base alla rinnovabilità e al basso contenuto energetico durante il loro ciclo di vita. Le pareti perimetrali ventilate sono in laterizio tipo microporizzato a camera d’aria ed isolamento a cappotto con rivestimento in pannelli in malta cementizia fibrorinforzata modificata accoppiata ad una lastra di materiale isolante di polistirene espanso di colre bianco.

Dal calcolo della dispersione termica si é ottenuto che le murature esterne di cm. 40 ed il rivestimento hanno una trasmittanza di valore medio pari a 0,73 W/ mqK. I serramenti esterni sono in alluninio a taglio termico ed i vetri formati da due lastre, una esterna di mm. 8,5 , a bassa trasmittanza e a basso fattore solare, ed una interna di mm. 6 atta a migliorare l’isolamento acustico. Tra le due lastre vi è una intercapedine di mm. 16 ermeticamente chiusa con aria secca, o gas neutro tipo argon, che permettono un basso irraggiamento solare creando un clima ottimale sia in estate che in inverno. La lastra interna, inoltre, permette l’abbattimento dei rumori esterni riducendo in modo considerevoli i decibel. Tutte le vetrate sono anche protette dalle radiazioni solari, per mezzo di tende tipo frangisole ancorate ai pilastri esterni. Le coperture dei percorsi coperti esterni, hanno uno strato vegetale, come le coperture del nuovo edificio.La climatizzazione degli ambienti privilegerà tecniche impiantistiche basate sull’uso attivo dell’energia solare. Infatti, l’impianto fotovoltaico previsto è stato integrato nelle vetrate continue verticali a sud/est e sud/ovest dell’edificio così da ottenere un basso impatto ambientale. L’ecosostenibilità è stato un valore fondamentale per questo intervento da essere stata considerata una priorità. Per questo la produzione di energia elettrica attraverso conversione fotovoltaica dell’energia solare, evita di immettere sostanze inquinanti nell’atmosfera.

La bibliografia scientifica quantifica che ogni KWh prodotto da fonte fotovoltaica consente di evitare l’emissione nell’atmosfera di 0,3 – 0,5 Kg di CO2.

Si stima che l’impianto eviterà l’immissione di quasi 17.000 Kg di CO2 annuali.

La potenza totale del generatore fotovoltaico sarà pari a 45 KWp e la produzione totale di energia elettrica è stimata in 34.000 KWh/anno.

Infine, c’è da dire, che la morfologia del sito non presenta elementi significativi di riduzione dell’insolazione,né ombreggiamenti circostanti, per cui i percorsi coperti assolvono anche a questo compito in sintonia con la nuova sistemazione a verde.
